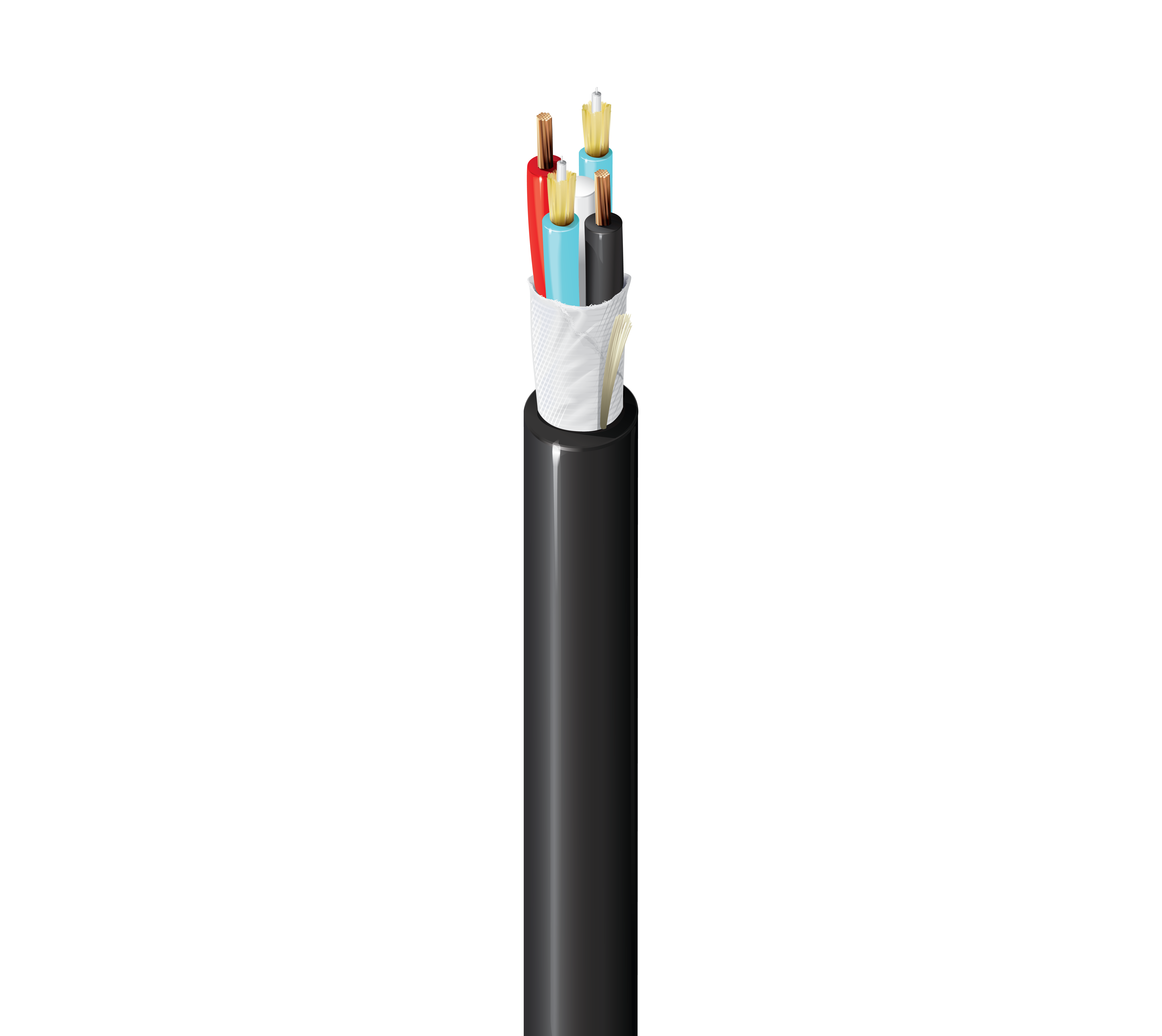

Product Number: HD3B0020212PC
Câble hybride fibre-cuivre intérieur/extérieur, OM3, 2 fibres breakout, n° 12-2c, CL3P-OF
FX HYBRIDE INTÉRIEUR/EXTÉRIEUR, OM3, BREAKOUT 3,0 MM, 2 FIBRES, 02 x 12 AWG, CL3P-OF, 3,0 MM SOUS (1F X 900UM), GAINE NOIRE
-
Disponibilité:
Mondial
-
Inventaire mondial :
Disponible
Spécifications
Aperçu du produit
| Applications recommandées | Systèmes d'antennes distribuées (DAS), Réseau optique passif (PON), Points d'accès sans fil (WAP), Sécurité (caméras) |
|---|
Spécifications de la fibre
|
Type de fibre |
OM3 |
|---|---|
|
Diamètre de noyau de la fibre |
50/125 µm |
|
Matériau du tampon |
PVC – Chlorure de polyvinyle |
|
Diamètre du tampon |
900 µm |
|
Nombre de fibres |
2 |
|
Code couleur de la fibre |
TIA-598-D |
Construction en fibre
|
Éléments de résistance de la sous-unité |
Fils d'aramide imperméables à l'eau |
|---|---|
|
Fibres par sous-unité |
1 |
|
Diamètre nominal de la gaine |
3,0 mm (0,118 po) |
|
Couleur de l'enveloppe |
Aqua |
Caractéristiques du conducteur
|
Taille AWG |
12 |
|---|---|
|
Nombre de brins |
19x25 |
|
Type de conducteur |
TC – Cuivre étamé |
|
Nombre de conducteurs |
2 |
|
Matériau d'isolation |
PVC |
|
Diamètre de l'isolation nom. |
3,0 mm (0,118 po) |
Spécifications de la gaine extérieure
|
Matériau de la gaine |
PVC – Chlorure de polyvinyle |
|---|---|
|
Diamètre nominale |
9,3 mm (0,366 po) |
|
Couleur |
Noir |
|
Nombre de cordelettes |
1 |
Caractéristiques optiques
| Longueur d'onde | 850 nm | 1300 nm |
|---|---|---|
| Atténuation max. | 3,0 dB/km | 1,0 dB/km |
| Performance 1 Gigabit ethernet | 1000 m | 550 m |
| Performance 10 Gigabit ethernet | 300 m | -- |
| Largeur de bande modale effective minimale (EMB) | 2000 MHz/km | -- |
| Largeur de bande minimale du lancement en surcharge (OFL) | 1500 MHz/km | 500 MHz/km |
Caractéristiques mécaniques
|
Rayon de courbure minimum pendant l'installation |
15 câbles OD |
|---|---|
|
Rayon de courbure minimum pendant le fonctionnement |
10 câbles OD |
|
Résistance maximale à la traction pendant l'installation |
1335 N (300 lbf) |
|
Résistance à la traction maximale pendant le fonctionnement |
400 N (90 lbf) |
|
Résistance à l'écrasement |
220 N/cm |
|
Poids câble en vrac |
88 lbs/kft (131 kg/km) |
Plage de température
|
Plage de température d'installation |
0 °C à + 60 °C |
|---|---|
|
Plage de température de fonctionnement |
-40° C à +70° C |
|
Plage de température de stockage |
-40° C à +70° C |
Normes et conformité
|
Environnement compatible |
Intérieur/extérieur, résistance à la lumière, enfouissement |
|---|---|
|
Durabilité |
CA Prop 65 |
|
Conformité NEC / UL |
CL3P-OF |
|
Conformité ICEA |
S-120-742 |
|
Conformité normes TIA/EIA |
ICEA S-120-742 |
Historique
|
Mise à jour et révision |
Numéro de révision : 0.51 Date de révision : 15-02-2024 |
|---|
