Numéro de produit: HDSD0060214FJ

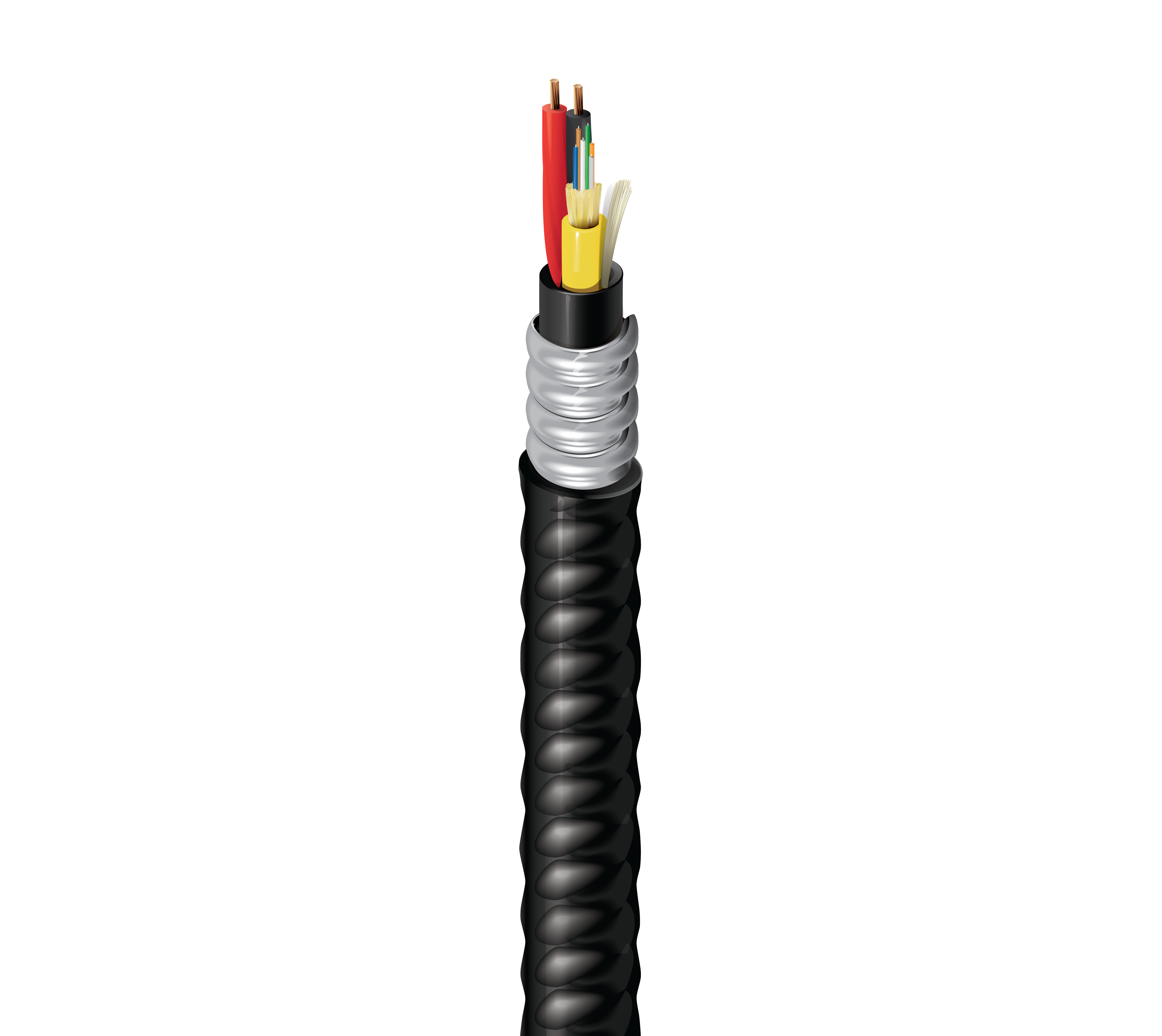

Câble hybride cuivre-fibre blindé intérieur/extérieur, OS2, 6 fibres de distribution, #14-2c, CL3R-OF

Câble hybride FX intérieur/extérieur, OS2, distribution, 6 fibres, 0,2 x 14 AWG, armure entrelacée en aluminium CL3R, sous-unité 4,8 mm (6 F x 900 µm), gaine noire

  • Disponibilité:
    Mondial
  • Statut:
    Actif
HDSD0060214FJ
  • HDSD0060214FJ
1 de 1

Spécifications

Expand All

Applications recommandées

Systèmes d'antennes distribuées (DAS), réseau optique passif (PON), points d'accès sans fil (WAP), sécurité (caméras)

Type de fibre

OS2

Diamètre de noyau de la fibre

8.2/125 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Diamètre du tampon de fibre

900 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Fibres par sous-unité

6

Diamètre nominal de la gaine

4,6 mm (0,180 po)

Unité de fibre de couleur gaine

Jaune

Taille AWG

14

Nombre de brins

19x26

Type de conducteur

TC – Cuivre étamé

Nombre de conducteurs

2

Matériau d'isolation

PVC

Nom. Diamètre de l'isolation

2,3 mm (0,090 po)

Élément de résistance de la gaine intérieure

Fils d'aramide hydrofuges

Matériel

PVC – Chlorure de polyvinyle

Diameter@InnerJacket1 nominale (cnv)

11,5 mm (0,453) po

Couleur

Jaune

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

19,0 mm (0,745) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.50 dB/km 0.50 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5000 m --
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

15x diamètre extérieur du câble

Résistance maximale à la traction pendant l'installation

1335 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

226 lbs/kft (337 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Conformité NEC / UL

CL3R-OF

Conformité ICEA

S-120-742

Conformité normes TIA/EIA

ICEA S-120-742

Mise à jour et révision

Numéro de révision : 0.27 Date de révision : 15-02-2024

Mise à jour et révision

Numéro de révision : 0.27 Date de révision : 15-02-2024
