Numéro de produit: 5381M1

Données blindées 1Pr 22 AWG + alimentation 18/2 OSDP intérieur/extérieur CM

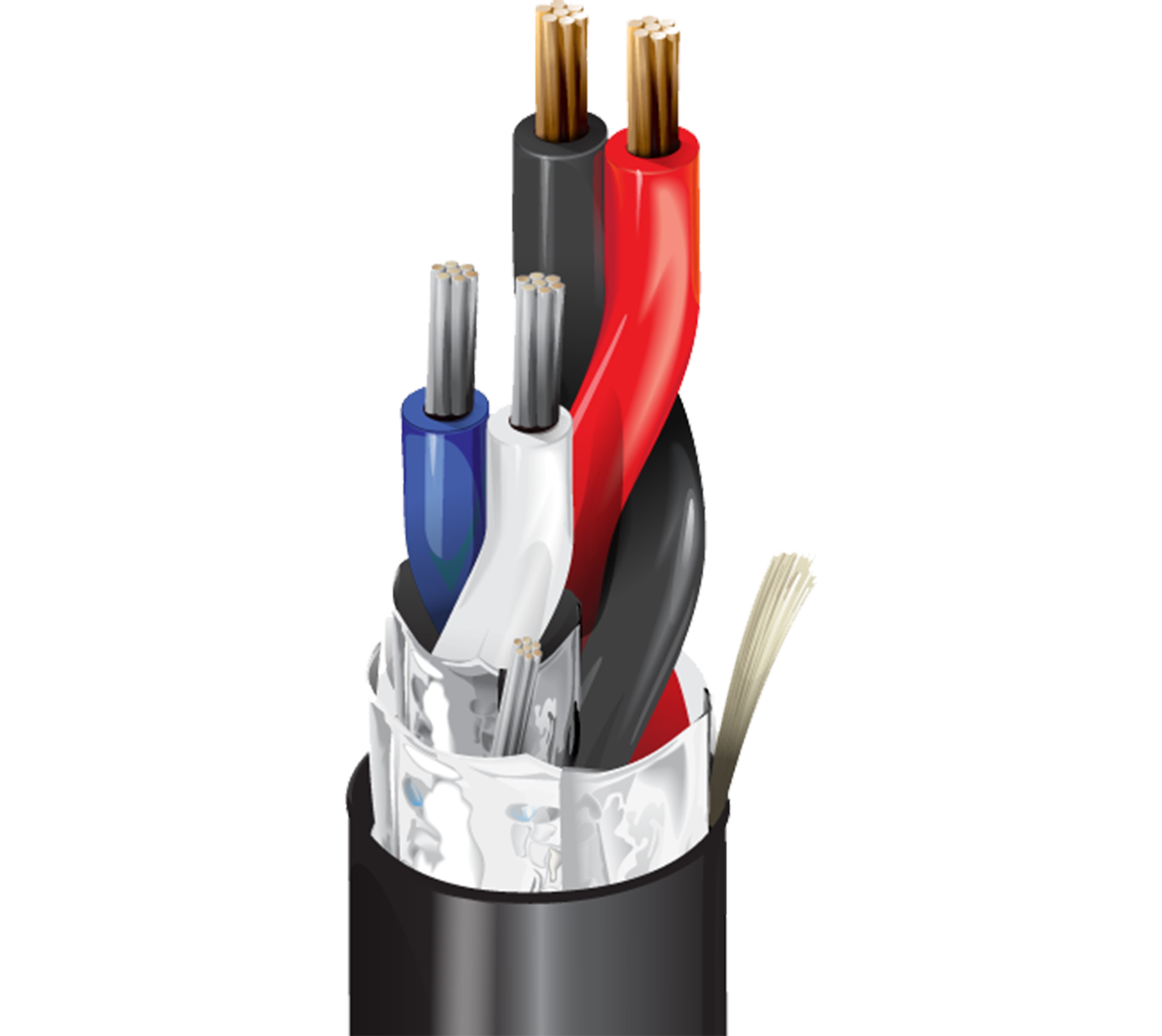

Câble de lecteur OSDP, 1 paire de fils de cuivre étamé toronnés 22 AWG (7x30) (données) avec isolation en mousse de polyéthylène, blindage Beldfoil® avec drain, 2 conducteurs de cuivre nu toronnés 18 AWG (7x26) (alimentation) avec ruban de blocage de l'eau, gaine globale en PVC résistante aux UV. Intérieur / extérieur classé CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5381M1
5 de 5

Spécifications

Expand All

Applications recommandées

Lecteurs OSDP, RS-485, données série, contrôle d'accès

Conducteur

Element No. of Conductors No. of Pairs Size Stranding Material Notes
Data Pair(s) 1 22 AWG 7x30 TC - Tinned Copper Twisted Pair Configuration
Power Pair(s) 2 18 AWG 7x26 BC - Bare Copper Power Conductors

isolation

Element Material Nom. Thickness Color Code
Data Pair(s) PE - Polyethylene (Foam) .029 in (0.74 mm) White, Blue
Power Pair(s) PVC - Polyvinyl Chloride .009 in (0.23 mm) Black, Red

Blindage interne

Element Shield Type Material Coverage Drainwire Type
Data Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Power Pair(s) No Shield Unshielded

Notes du tableau du blindage intérieur

Bande d’étanchéité globale

Gaine extérieure

Separator Material Nom. Thickness Nom. Diameter Ripcord Notes
Waterblocking Tape PVC - Polyvinyl Chloride .032 in (0.81 mm) .275 in (6.99 mm) Yes 100% WaterBlocking Tape

Notes du tableau de la gaine extérieure1

Bande d’étanchéité 100% de couverture

Diamètre total du câble (nominal)

0,275 po (6,99 mm)

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop.
Data Pair(s) 16.5 Ohm/1000ft (54.1 Ohm/km) 13 pF/ft (43 pF/m) 24 pF/ft (79 pF/m) 120 Ohm 76%
Power Pair(s) 6.4 Ohm/1000ft (21 Ohm/km)

Voltage

UL Voltage Rating
300 V (300 V)

Température

UL Temperature Operating
75°C -20°C to +75°C

Rayon de courbure

Stationary Min.
2.3 in (58 mm)

Tension de traction maximum

20 kg (43 livres)

Poids câble en vrac

28 lb/1 000 pi (42 kg/km)

Environnement compatible

Intérieur/extérieur, extérieur, résistance à la lumière du soleil, résistance aux UV, aérien

Inflammabilité/réaction au feu

UL 1685

Conformité NEC / UL

Article 800, CL2, CM, PLTC

Conformité CEC / C(UL)

CM, PLTC

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

Résistant à la lumière du soleil en noir et blanc.

Numéro du plénum

6381MD

Mise à jour et révision

Numéro de révision : 0.27 Date de révision : 01-04-2024

Mise à jour et révision

Numéro de révision : 0.27 Date de révision : 01-04-2024
