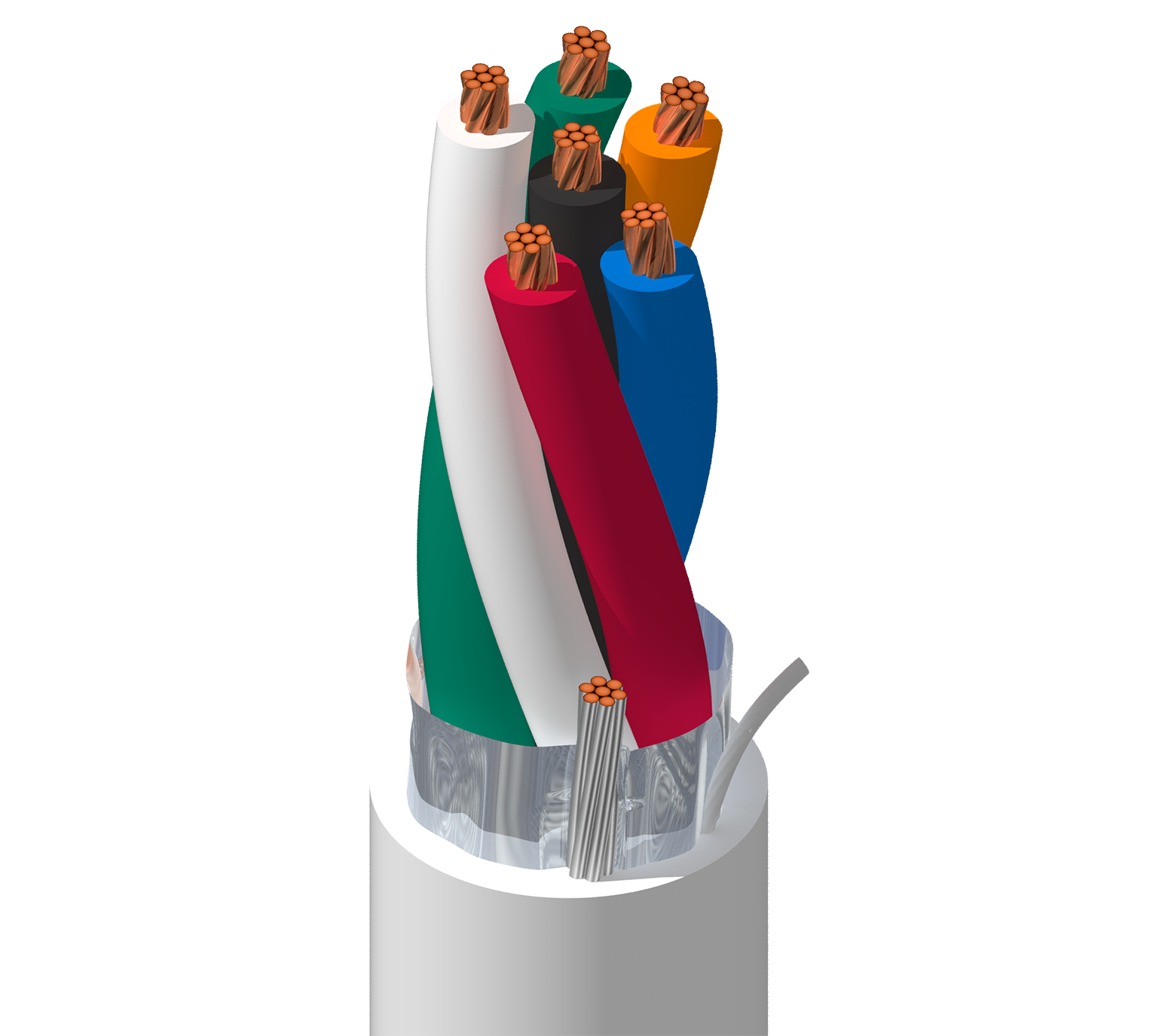

Câble pour alarme antivol-4104FE

Câble audio commercial de sécurité, 6 conducteurs torsadés en cuivre nu de calibre 14 AWG avec isolation en polypropylène, blindage Beldfoil®, gaine LSZH avec cordon de déchirure, CPR Eca &

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, environnement bruyant

Détails de la construction

Conducteur

No. of Elements	Size	Stranding	Material
6	14	19x27	BC - Bare Copper

isolation

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
PP - Polypropylene	0.28 mm (0.011 in)	2.34 mm (0.0921 in)	Black, Red, White, Green, Brown, Blue

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.5 mm (0.020 in)	8.2 mm (0.32 in)	Yes

Notes du tableau de la gaine extérieure1	Fil de déchirement fournie sous la gaine
Diamètre total du câble (nominal)	8,2 mm (0,32 po)

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Max. Current
8.3 Ohm/km (2.5 Ohm/1000ft)	160 pF/m (49 pF/ft)	290 pF/m (88 pF/ft)	3.5 Amps per Conductor

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-20°C To +70°C	-20°C To +70°C	-30°C To +70°C

Rayon de courbure

Installation Min.
82 mm (3.2 in)

Tension de traction maximum	600 N (130 lbf)

Normes et conformité

Environnement compatible	Intérieur - Euroclass Eca, intérieur, non halogéné
Inflammabilité/réaction au feu	CEI 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura le gris comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production du 4204FE. Veuillez contacter votre représentant Belden pour confirmation.
