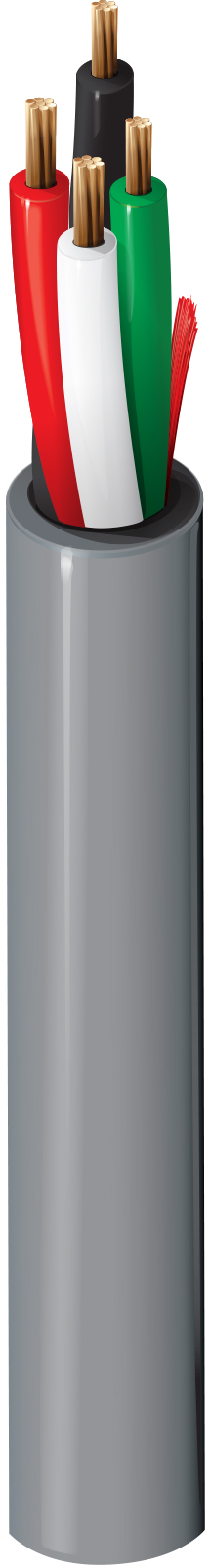

Câble pour alarme antivol-4502ULW

Câble audio commercial de sécurité, conducteurs en cuivre nu toronnés de calibre 4-22 AWG avec isolation à faible émission de fumée et sans halogène et gaine LSZH avec cordon de déchirure, CPR Cca &

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Système de sécurité, interphone/PA, audio/haut-parleur, commandes à puissance limitée

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	Nominal Diameter	No. of Conductors
22	7x30	BC - Bare Copper	0.75 mm	4

Nombre de conducteurs	4

isolation

Type	Material	Nominal Diameter	Nominal Wall Thickness
Insulation	LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.45 mm	0.35 mm

Nuancier

Number	Color
Wire 1	Black
Wire 2	Red
Wire 3	White
Wire 4	Green

Blindage extérieur

Coverage [%]	Drainwire Material	Drainwire AWG
100%	TC - Tinned Copper	AWG24/7

Gaine extérieure

Material	Nominal Diameter	Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant)	5.7 mm	1.1 mm

Construction et dimensions

Câblage

Description
4 wires twisted

Caractéristiques électriques

Résistance en courant continu du conducteur

Nominal Conductor DCR
54 Ohm/km

Capacité

Nom. Capacitance Conductor to Conductor
70 pF/m

Courant

Max. Recommended Current [A]
2.2 Amps per Conductor

Voltage

Voltage Rating [V]
300 V

Plage de température

Plage de température d'installation	-20°C À +70°C
Plage de température de stockage	-30°C À +70°C
Plage de température de fonctionnement	-20°C À +70°C

Caractéristiques mécaniques

Tension de traction maximale recommandée	80 N
Rayon de courbure minimal pendant l’installation	57 mm
Rayon de réglage minimum	34 mm

Normes

CPR Euroclass	Cca-s1a, d1, a1

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur - Euroclass Cca
Marquage CE UE	Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité IEC	CEI 60332-1-2
IEC 60754-1 – Quantité d'halogène	Zéro
IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum	2.5 µS/mm
IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum	4.3
IEC 61034-2 – Transmittance minimale de la densité de la fumée	80%

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura le gris comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 4502FE. Veuillez contacter votre représentant Belden pour confirmation.
