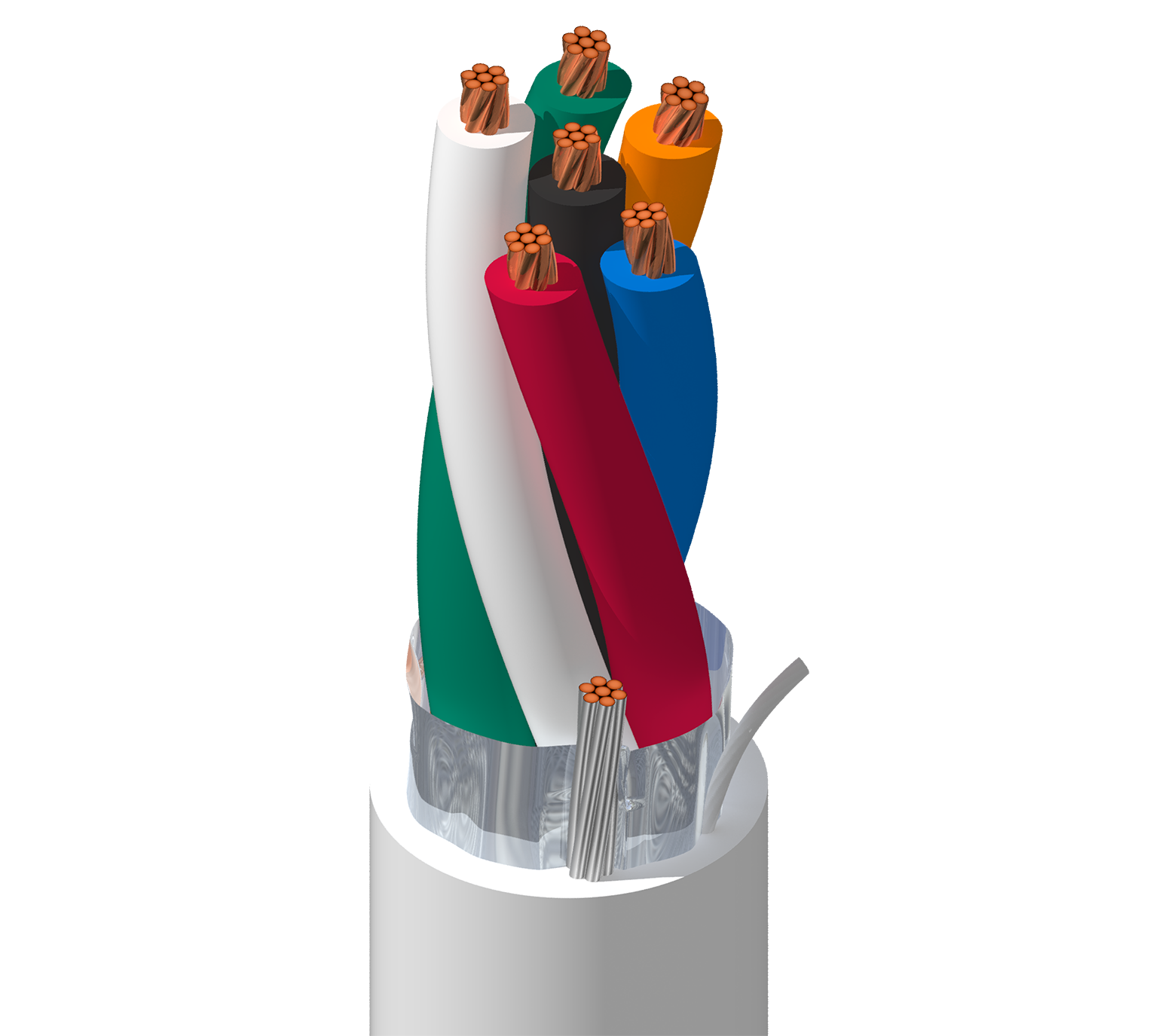

Numéro de produit: 5304FE

Sécurité & Son, #18-6c, BC, blindé, CMR

Sécurité & Câble audio, Riser-CMR, conducteurs en cuivre nu toronnés 6-18 AWG avec isolation en polypropylène, blindage Beldfoil® et gaine en PVC avec cordon de déchirure

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5304FE
5 de 5

Spécifications

Expand All

Applications recommandées

Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 6 18 AWG 7x26 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PO - Polyolefin 0.009 in (0.23 mm) 0.062 in (1.6 mm) Black, Red, White, Green, Brown, Blue

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.224 in (5.69 mm) Yes

Diamètre total du câble (nominal)

5,69 mm (0,224) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 6.5 Ohm/1000ft 27 pF/ft (89 pF/m) 48.5 pF/ft (159 pF/m) 9.8 Amps per conductor @ 25°C

Nom Outer Shield DCR

15,25 Ohm/1000 pieds (50,03 Ohm/km)

Haute fréquence (nominale/typique)

Nom. Insertion Loss (Attenuation)
25.1 dB/100m

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.2 in (56 mm) 2.2 in (56 mm)

Tension de traction maximum

65.09 kg (143.5 livres)

Poids câble en vrac

43 lb/1000 pi

Environnement compatible

Intérieur - Colonne montante, intérieur

Inflammabilité/réaction au feu

Colonne montante UL 1666, IEEE 1202 FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass: Eca

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

6304FE

Mise à jour et révision

Numéro de révision : 0.476 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.476 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
5304FE 0081000 Gris 612825336884 C
5304FE 008500 Gris 612825159889 C
5304FE 008U500 Gris 612825159872
5304FE.00305 Gris Bobine 305 m 8719605008305
5304FE.K0305 Gris Bobine 305 m 8719605008312
