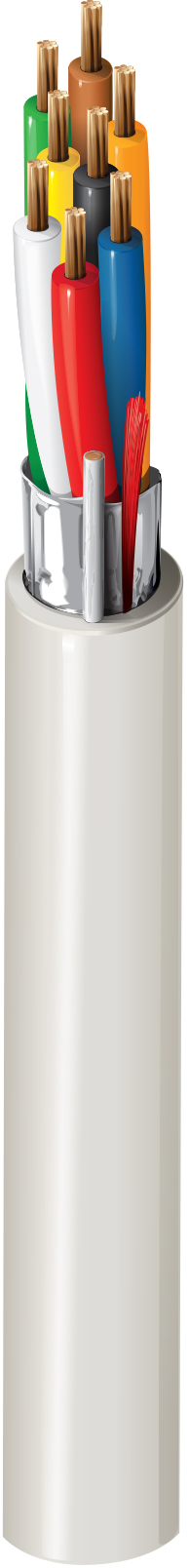

Numéro de produit: 5506FE

Sécurité & Son, #22-8c BC, Blindé, CMR

Câble audio de sécurité, Riser-CMR, conducteurs en cuivre nu toronnés 8-22 AWG avec isolation en polypropylène, blindage Beldfoil® et gaine en PVC avec cordon de déchirure &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5506FE
  • 5506FE
1 de 1

Spécifications

Expand All

Applications recommandées

Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 8 22 AWG 7x30 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PP - Polypropylene 0.008 in (0.20 mm) 0.045 in (1.1 mm) Black, Red, White, Green, Brown, Blue, Orange, Yellow

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.187 in (4.75 mm) Yes

Diamètre total du câble (nominal)

4,75 mm (0,187) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 16.9 Ohm/1000ft 22.5 pF/ft (73.8 pF/m) 40.5 pF/ft (133 pF/m) 4.2 Amps per Conductor @ 25°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

15,9 Ohm/1000 pieds (52,2 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.9 in (48 mm) 1.9 in (48 mm)

Tension de traction maximum

35 kg (78 livres)

Poids câble en vrac

27 lb/1000 pi

Environnement compatible

Intérieur - Colonne montante, intérieur

Inflammabilité/réaction au feu

Colonne montante UL 1666, IEEE 1202 FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.451 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.451 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
5506FE.00305 Chrome Bobine 305 m 8719605008794
5506FE 0081000 Gris 612825163893 C
5506FE 008U1000 Gris 612825163879
5506FE 008U500 Gris 612825163886
5506FE 0051000 Vert 612825163862
