Numéro de produit: 5508FE

Sécurité & Son, #22-10c, BC, Blindé, CMR

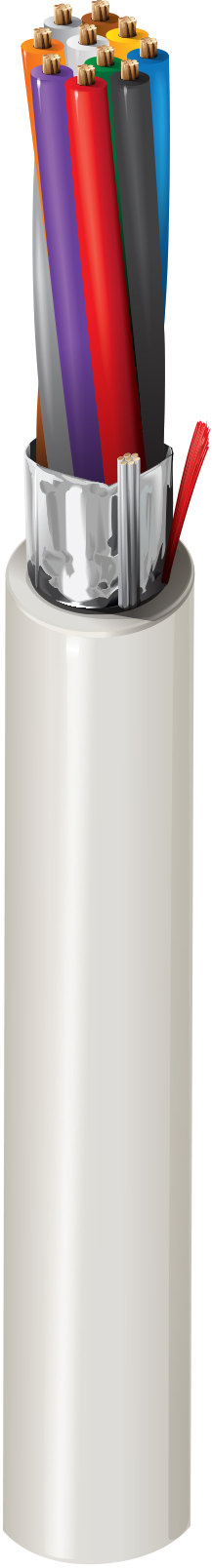

Câble audio de sécurité, Riser-CMR, conducteurs en cuivre nu toronnés 10-22 AWG avec isolation en polyoléfine, blindage Beldfoil® et gaine en PVC avec cordon de déchirure &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5508FE
5 de 5

Spécifications

Expand All

Applications recommandées

Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 10 22 7x30 BC - Bare Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter Color Code
PP - Polypropylene 0.008 in (0.20 mm) 0.062 in (1.6 mm) Black, Red, White, Green, Brown, Blue, Orange, Yellow, Purple, Gray

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.217 in (5.51 mm) Yes

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
17.41 Ohm/1000ft 22.5 pF/ft (73.8 pF/m) 40.5 pF/ft (133 pF/m) 0.18 µH/ft (0.59 µH/m) 2 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

14,41 Ohm/1000 pieds (47,28 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.17 in (55.1 mm) 2.17 in (55.1 mm)

Tension de traction maximum

43.8 kg (96.5 livres)

Poids câble en vrac

32 lb/1000 pi

Environnement compatible

Extérieur

Inflammabilité/réaction au feu

Colonne montante UL1666

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

6508FE

Mise à jour et révision

Numéro de révision : 0.429 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.429 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
5508FE 0081000 Gris 612825163947 C
5508FE 008U1000 Gris 612825163923
5508FE 008U500 Gris 612825163930
