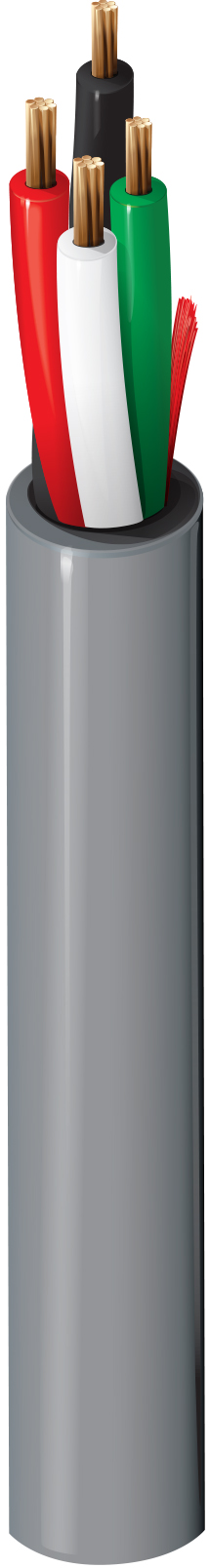

Numéro de produit: 6502UE

Sécurité & Son, #22-4c BC, CMP

Câble de sécurité acoustique Plenum-CMP, conducteurs en cuivre nu toronnés 4-22 AWG avec isolation Flamarrest®, gaine Flamarrest® avec cordon de déchirure &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
6502UE
5 de 5

Spécifications

Expand All

Applications recommandées

Système de sécurité, interphone/PA, audio/haut-parleur, commandes à puissance limitée

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 4 22 AWG 7x30 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.008 in (0.20 mm) 0.045 in (1.1 mm) Black, Red, White, Green

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.139 in (3.53 mm) Yes

Diamètre total du câble (nominal)

3,53 mm (0,139) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 16.1 Ohm/1000ft 27 pF/ft (89 pF/m) 2.2 Amps per conductor @ 25°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

18,38 Ohm/1000 pieds (60,30 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
75°C 0°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.39 in (35.3 mm) 1.39 in (35.3 mm)

Tension de traction maximum

16 kg (36 livres)

Poids câble en vrac

15 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum), FT6

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

5502UE

Mise à jour et révision

Numéro de révision : 0.435 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.435 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
6502UE 8771000 Naturel 612825177753 C
6502UE 877500 Naturel 612825177760
6502UE 877C500 Naturel 612825177722
6502UE 877U1000 Naturel 612825177739
6502UE 877U500 Naturel 612825177746
