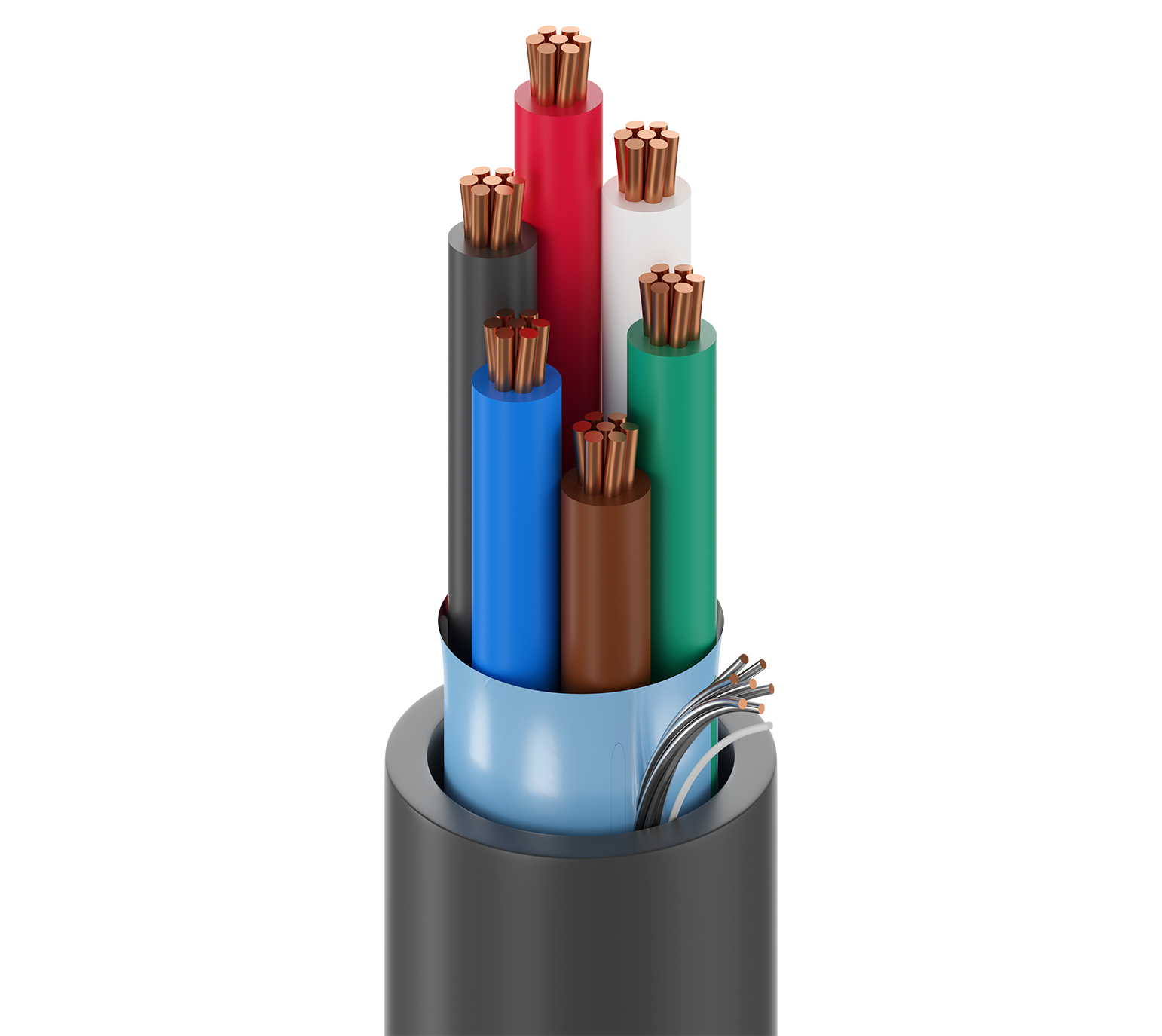

Numéro de produit: 6504FE

Sécurité & Son, #22-6c BC, Blindé, CMP

Câble de sécurité acoustique Plenum-CMP, conducteurs en cuivre nu toronnés 6-22 AWG avec isolation Flamarrest®, blindage Beldfoil® et gaine Flamarrest® avec cordon de déchirure &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
6504FE
5 de 5

Spécifications

Expand All

Applications recommandées

Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 6 22 AWG 7x30 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.009 in (0.23 mm) 0.047 in (1.2 mm) Black, Red, White, Green, Brown, Blue

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.175 in (4.45 mm) Yes

Diamètre total du câble (nominal)

4,45 mm (0,175) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Max. Current
Conductor(s) 16.2 Ohm/1000ft 33 pF/ft (110 pF/m) 59 pF/ft (190 pF/m) 1.9 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

18,54 Ohm/1000 pieds (60,83 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
75°C 0°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.75 in (44.5 mm) 1.75 in (44.5 mm)

Tension de traction maximum

27 kg (60 livres)

Poids câble en vrac

24 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum), FT6

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

5504FE

Mise à jour et révision

Numéro de révision : 0.440 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.440 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
6504FE 877U250 Naturel UnReel 250 pi 612825177852
6504FE 877500 Naturel Bobine 500 pi 612825177883 C
6504FE 877C500 Naturel Bobine 500 pi 612825177838
6504FE 877U500 Naturel UnReel 500 pi 612825177869
6504FE 877Z500 Naturel Boîte ReelTuff 500 pi
6504FE 8771000 Naturel Bobine 1,000 pi 612825177876 C
6504FE 877U1000 Naturel UnReel 1,000 pi 612825177845
6504FE 877Z1000 Naturel Boîte ReelTuff 1,000 pi 612825423829
6504FE 0031000 Orange Bobine 1,000 pi 612825350729
6504FE 003U1000 Orange UnReel 1,000 pi 612825350736
6504FE 003Z1000 Orange Boîte ReelTuff 1,000 pi 612825423805
6504FE 0071000 Violet Bobine 1,000 pi 612825177821
6504FE 0041000 Jaune Bobine 1,000 pi 612825177814
6504FE 004U1000 Jaune UnReel 1,000 pi 612825177807
6504FE 004Z1000 Jaune Boîte ReelTuff 1,000 pi 612825423812
