Numéro de produit: 533945

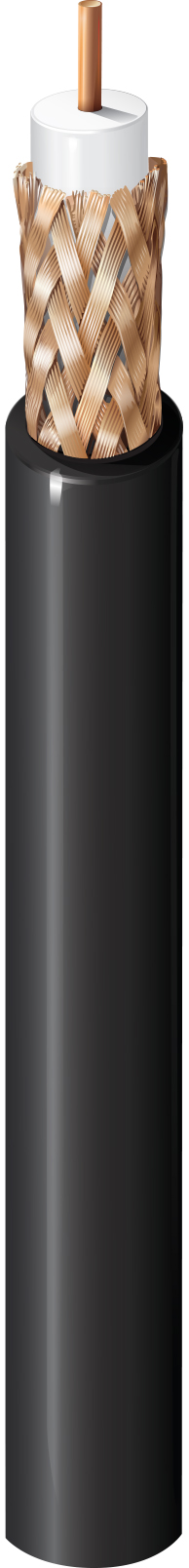

Surveillance CCTV, RG-6 #18 Sol BC, FPE Core, BC Braid, PVC Jkt, CMG

Surveillance, CCTV, RG-6, cuivre nu massif 18 AWG, âme en mousse PE, tresse en cuivre nu à 92 %, gaine en PVC, CMG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
533945
5 de 5

Spécifications

Expand All

Applications recommandées

Surveillance, caméra de vidéosurveillance

Type RG

6

Conducteur

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Foam) 0.180 in (4.57 mm) White Gas Injected

Blindage extérieur

Outer Shield Type Material Coverage
Braid Bare Copper (BC) 92%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.266 in (6.76 mm)

Diamètre total du câble (nominal)

6,76 mm (0,266) po

Atténuation

Frequency Nom. Attenuation
1 MHz 0.24 dB/100ft
10 MHz 0.72 dB/100ft
50 MHz 1.50 dB/100ft
100 MHz 2.00 dB/100ft
200 MHz 2.90 dB/100ft
400 MHz 4.20 dB/100ft
700 MHz 5.60 dB/100ft
900 MHz 6.40 dB/100ft
1000 MHz 7.00 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
6.4 Ohm/1000ft 2.7 Ohm/1000ft (8.9 Ohm/km) 16.3 pF/ft (53.5 pF/m) 75 Ohm 83%

Voltage

UL Voltage Rating
300 V (CMG)

Température

UL Temperature Operating
75°C -30°C to +75°C

Rayon de courbure

Installation Min.
2.7 in (69 mm)

Tension de traction maximum

25 kg (56 livres)

Poids câble en vrac

37 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, résistance aux rayons solaires, aérien - noir uniquement, lorsque pris en charge par un fil porteur

Durabilité

Proposition 65 de la Californie, Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

Chargement UL1685 FT4, faible dégagement de fumée

Conformité CPR

CPR Euroclass: Eca

Conformité NEC / UL

CMG

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

P-07-KA110035-MSHA

Mise à jour et révision

Numéro de révision : 0.554 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.554 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
533945 010500 Noir Bobine 500 pi 612825161066 C
533945 0101000 Noir Bobine 1,000 pi 612825161059 C
533945 010U1000 Noir UnReel 1,000 pi 612825161042
533945 0091000 Blanc Bobine 1,000 pi 612825161035 C
533945 009U1000 Blanc UnReel 1,000 pi 612825161028
