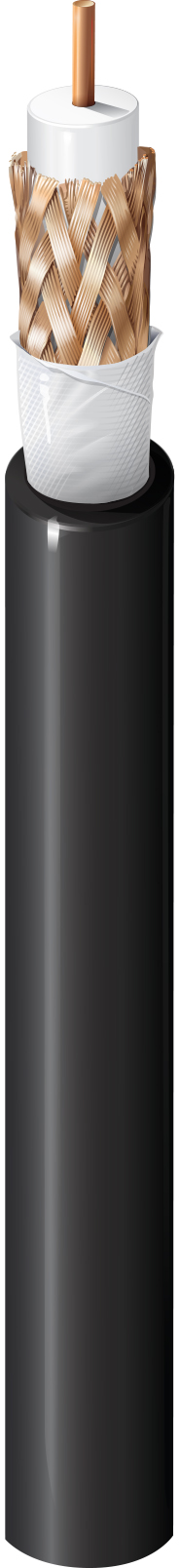

Numéro de produit: 5439X5

Surveillance CCTV, RG-59 #20 BC, tresse BC à 95 %, CM, étanche

Câble de surveillance CCTV, RG59, calibre CM, cuivre nu massif 20 AWG, âme en mousse de polyoléfine, tresse en cuivre nu à 95 %, ruban résistant à l'eau, gaine en PVC &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5439X5
5 de 5

Spécifications

Expand All

Applications recommandées

CATV, MATV, emplacement humide, conduit sous le niveau du sol

Type RG

59

Conducteur

Element No. of Elements Size Stranding Nom. Diameter Material
Coax(es) 1 20 AWG Solid 0.032 in BC - Bare Copper

isolation

Element Material Nom. Insulation Diameter
Coax(es) PE - Polyethylene (Foam) 0.145 in (3.68 mm)

Notes du tableau de l’isolation

injecté de gaz

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%
2

Blocage de l'eau

Ruban d'étanchéité

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.245 in (6.22 mm)

Notes du tableau de la gaine extérieure1

Ruban résistant à l’eau (par-dessus la tresse, sous la gaine)

Atténuation

Frequency Nom. Attenuation
1 MHz 0.3 dB/100ft
5 MHz 0.65 dB/100ft
10 MHz 0.9 dB/100ft
50 MHz 1.9 dB/100ft
100 MHz 2.6 dB/100ft
200 MHz 3.6 dB/100ft
400 MHz 5 dB/100ft
700 MHz 7 dB/100ft
900 MHz 8 dB/100ft
1000 MHz 8.5 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
11.3 Ohm/1000ft 3.5 Ohm/1000ft (11 Ohm/km) 16.3 pF/ft (53.5 pF/m) 75 Ohm 83%

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.45 in (62.2 mm) 2.45 in (62.2 mm)

Tension de traction maximum

23 kg (51 livres)

Poids câble en vrac

29 lb/1000 pi

Environnement compatible

Intérieur, extérieur, aérien - noir uniquement, lorsqu’il est pris en charge par un fil porteur

Inflammabilité/réaction au feu

Charge UL 1685, FT1, IEC 60332-1-2

Conformité CPR

CPR Euroclass: Eca

Conformité NEC / UL

Article 800, CM

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

La légende imprimée comprend le marquage séquentiel du métrage

Mise à jour et révision

Numéro de révision : 0.381 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.381 Date de révision : 20-02-2026

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
5439X5 0101000 Noir Bobine 1,000 pi 612825162391 C
