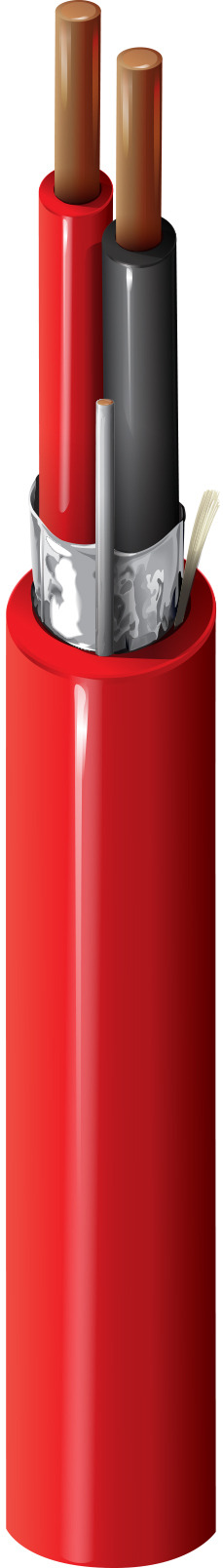

Numéro de produit: 5020FJ

Alarme incendie, #12-2c BC, blindé, FPL

Câble d'alarme incendie, classé FPL, conducteurs en cuivre nu massif 2-12 AWG avec isolation en mousse de polyoléfine, blindage global Beldfoil®, gaine en PVC avec cordon de déchirure

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5020FJ
5 de 5

Spécifications

Expand All

Applications recommandées

Alarme incendie, Systèmes adressables, Circuits : audio, contrôle, déclenchement, notification, environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 12 AWG Solid BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.02 in (0.51 mm) 0.123 in (3.12 mm) Black & Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.317 in Yes

Diamètre total du câble (nominal)

0.317 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
1.68 Ohm/1000ft 36 pF/ft (120 pF/m) 64.8 pF/ft (213 pF/m) 0.16 µH/ft (0.52 µH/m) 12 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

7,3 Ohm/1000 pieds (24 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
4.76 in (121 mm) 4.76 in

Tension de traction maximum

78.0 kg (172 livres)

Poids câble en vrac

65 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL1685 UL Charge

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 760, FPL

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.339 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.339 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur UPC
5020FJ 0021000 Rouge 612825155874
