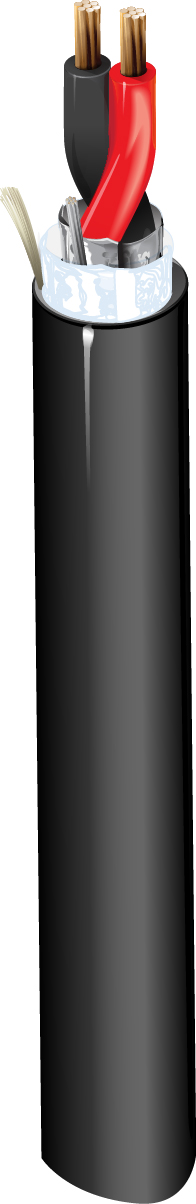

Numéro de produit: 5100F2

Sécurité & Son, #14-2c, BC, Blindage global, CL3, FPL, PLTC, Enfouissement direct étanche

Câble audio de sécurité, tarif & d-CL3Isolation PVC-Nylon 2-14 AWG, blindage en feuille d'aluminium 100 %, ruban de blocage de l'eau, gaine en PVC avec cordon de déchirure

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5100F2
5 de 5

Spécifications

Expand All

Applications recommandées

Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, emplacement humide, enfouissement direct

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 2 14 AWG 19x27 BC - Bare Copper

isolation

Element Material Nom. Thickness Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon .020 in (0.51 mm) Black, Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC Waterblocking Tape

Blocage de l'eau

Ruban d'étanchéité

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride .040 in (1.0 mm) .350 in (8.89 mm) Yes

Notes du tableau de la gaine extérieure1

Bande d'étanchéité

Diamètre total du câble (nominal)

0,350 po (8,89 mm)

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield)
2.7 Ohm/1000ft (8.9 Ohm/km) 46 pF/ft (150 pF/m) 83 pF/ft (270 pF/m)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
90°C -20°C To +90°C

Rayon de courbure

Installation Min.
3.15 in (80.0 mm)

Tension de traction maximum

45 kg (99 livres)

Poids câble en vrac

67 lb/1000 pi (100 kg/km)

Environnement compatible

Intérieur/Extérieur, Intérieur, Extérieur, Résistance aux UV, Enterrement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL 1685, FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, Article 760, CL3, FPL, PLTC

Conformité normes TIA/EIA

TIA455-82 Test de pénétration dans l’eau

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.4 Date de révision : 11-07-2025

Mise à jour et révision

Numéro de révision : 0.4 Date de révision : 11-07-2025
