Numéro de produit: 5120FJ

Alarme incendie, #14-2c BC, blindé, FPL

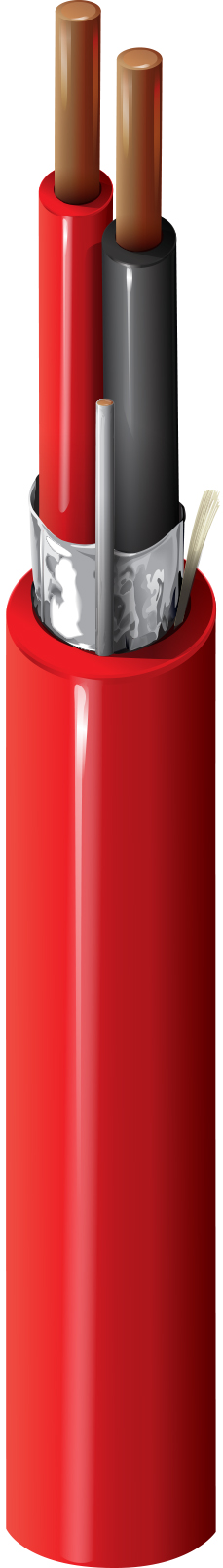

Câble d'alarme incendie, classé FPL, conducteurs en cuivre nu massif 2-14 AWG avec isolation en mousse de polyoléfine, blindage global Beldfoil®, gaine en PVC avec cordon de déchirure

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5120FJ
5 de 5

Spécifications

Expand All

Applications recommandées

Alarme incendie, Systèmes adressables, Circuits : audio, contrôle, déclenchement, notification, environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 14 AWG Solid BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.02 in (0.51 mm) 0.104 in (2.64 mm) Black & Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.279 in Yes

Diamètre total du câble (nominal)

0.279 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
2.67 Ohm/1000ft 29.5 pF/ft (96.8 pF/m) 53.1 pF/ft (174 pF/m) 0.17 µH/ft (0.56 µH/m) 8 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

8,1 Ohm/1000 pieds (27 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
4.18 in (106 mm) 4.18 in

Tension de traction maximum

50.8 kg (112 livres)

Poids câble en vrac

46 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL1685 UL Charge

Conformité NEC / UL

Article 760, FPL

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.323 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.323 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
5120FJ 0021000 Rouge 612825156901 C
