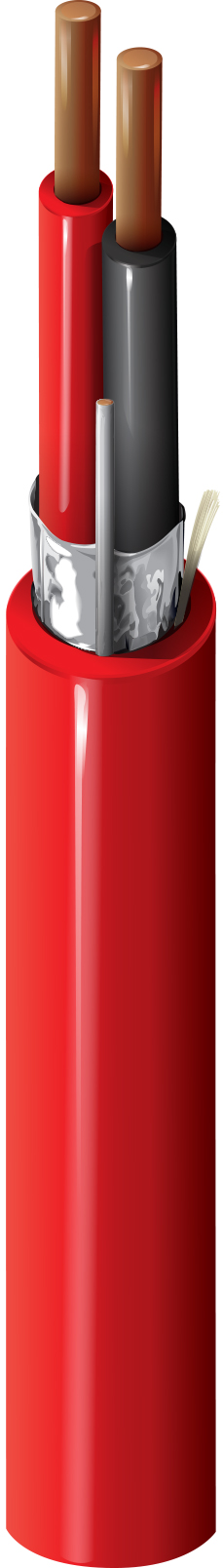

Numéro de produit: 6320FL

Alarme incendie, #18-2c BC, blindée, FPLP

Câble d'alarme incendie, Plenum-FPLP, conducteurs en cuivre nu massif 2-18 AWG avec isolation Flamarrest®, blindage global Beldfoil®, gaine Flamarrest® avec cordon de déchirure

  • Disponibilité:
    Mondial
  • Statut:
    Actif
6320FL
5 de 5

Spécifications

Expand All

Applications recommandées

Alarme incendie, Surveillance/Détection, Circuits : Audio, Contrôle, Déclenchement, Notification, Environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 2 18 AWG Solid BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.010 in (0.25 mm) 0.0605 in (1.54 mm) Black, Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (Solid) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.155 in (3.94 mm) Yes

Diamètre total du câble (nominal)

3,94 mm (0,155) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Conductor(s) 6.4 Ohm/1000ft 65 pF/ft (210 pF/m) 117 pF/ft (384 pF/m) 0.16 µH/ft (0.52 µH/m) 14 Amps per conductor @ 25°C

Blindage extérieur nominal DCR@Cond DCR1-cnv

16,9 Ohm/1000 pieds (55,4 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C 0°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.32 in (58.9 mm) 2.32 in (58.9 mm)

Tension de traction maximum

20 kg (44 livres)

Poids câble en vrac

20 lb/1000 pi

Environnement compatible

Intérieur – Plénum, intérieur

Inflammabilité/réaction au feu

NFPA 262, UL 910 (Plénum), CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 760, FPLP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

California State Fire Marshall

Numéro non-plénum

5320FL

Mise à jour et révision

Numéro de révision : 0.450 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.450 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
6320FL 0101000 Noir 612825175735
6320FL D151000 Bleu 612825350934
6320FL 0051000 Vert 612825350958
6320FL 0021000 Rouge 612825175711 C
6320FL 002C500 Rouge
6320FL 002U1000 Rouge 612825175704
6320FL 009U1000 Blanc 612825175728
6320FL 0091000 Blanc 612825350965
6320FL 0041000 Jaune 612825350941
