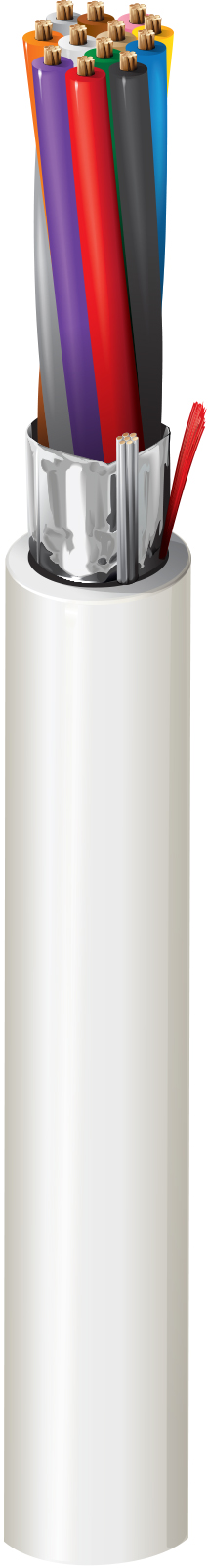

Câble d'enceinte-4209FE

Câble audio commercial de sécurité, conducteurs en cuivre nu toronné 12-16 AWG avec isolation PP, blindage Beldfoil®, gaine LSZH avec cordon de déchirure. &

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Systèmes d'interphonie/de sonorisation, systèmes audio/sonorisation, systèmes de contrôle

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	Nominal Diameter	No. of Conductors
16	19x29	BC - Bare Copper	1.5 mm	12

Nombre de conducteurs	12

isolation

Type	Material	Nominal Diameter	Diameter +/- Tolerance	Nominal Wall Thickness
Insulation	PP - Polypropylene	1.85 mm	0.05 mm	0.2 mm

Nuancier

Color
Black
Red
White
Green
Brown
Blue
Orange
Yellow
Purple
Gray
Pink
Turqouise

Blindage extérieur

Type	Material	Material Trade Name	Coverage [%]	Drainwire Material	Drainwire AWG
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%	TC - Tinned Copper	AWG24/7

Gaine extérieure

Material	Nominal Diameter	Nominal Wall Thickness	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	9.0 mm	0.6 mm	Yes

Notes du tableau de la gaine extérieure1	Fil de déchirement fournie sous la gaine

Caractéristiques électriques

Résistance en courant continu du conducteur

Nominal Conductor DCR
13.8 Ohm/km

Capacité

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
105 pF/m	220 pF/m

Courant

Max. Recommended Current [A]
4 Amps per Conductor

Voltage

Voltage Rating [V]
300 V

Plage de température

Plage de température d'installation	-20°C À +70°C
Plage de température de stockage	-30°C À +70°C
Plage de température de fonctionnement	-20°C À +70°C

Caractéristiques mécaniques

Tension de traction maximale recommandée	800 N
Rayon de courbure minimal pendant l’installation	90 mm
Rayon de réglage minimum	45 mm

Inflammabilité, LS0H, test de toxicité

Inflammabilité IEC	CEI 60332-1-2
IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum	10 µS/mm
IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum	4.3
IEC 61034-2 – Transmittance minimale de la densité de la fumée	60%

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura le gris comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 4309FLW. Veuillez contacter votre représentant Belden pour confirmation.

Notes

Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura le gris comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 4309FLW. Veuillez contacter votre représentant Belden pour confirmation.
