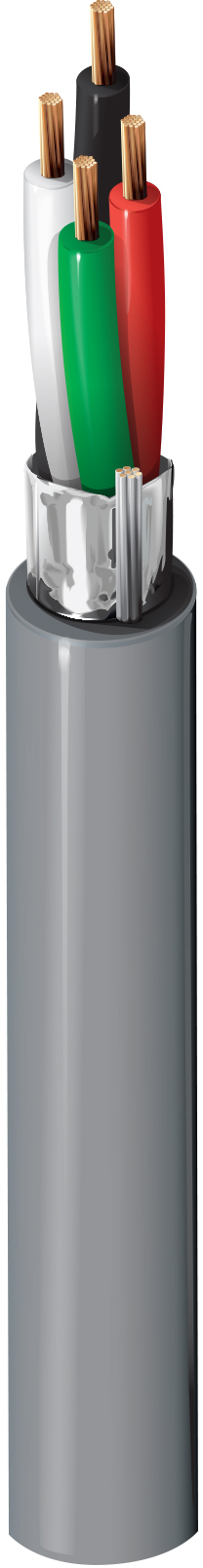

Câble d'enceinte-4502FLV

Câble audio commercial de sécurité, conducteurs en cuivre nu toronnés de calibre 4-22 AWG avec isolation à faible émission de fumée et sans halogène, blindage Beldfoil® et gaine LSZH avec cordon de déchirure, CPR B2ca &

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Système de sécurité, interphone/sonorisation, audio/haut-parleur, commandes à puissance limitée, environnement bruyant

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	Nominal Diameter	No. of Conductors
22	7x30	BC - Bare Copper	0.75 mm	4

Nombre de conducteurs	4

isolation

Type	Material	Nominal Diameter	Nominal Wall Thickness
Insulation	LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.45 mm	0.35 mm

Nuancier

Number	Color
Wire 1	Black
Wire 2	Red
	White
	Green

Blindage extérieur

Material	Material Trade Name	Coverage [%]	Thickness of Foil	Drainwire Material	Drainwire AWG
Bi-Laminate (Alum+Poly)	Beldfoil®	100%	9 µm	TC - Tinned Copper	AWG24/7

Gaine extérieure

Material	Nominal Diameter	Nominal Wall Thickness
LSZH - Low Smoke Zero Halogen (Flame Retardant)	5.9 mm	1.1 mm

Construction et dimensions

Câblage

Description
4 wires twisted

Caractéristiques électriques

Résistance en courant continu du conducteur

Nominal Conductor DCR	Nominal Outer Shield DCR
54 Ohm/km	54 Ohm/km

Capacité

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
105 pF/m	185 pF/m

Courant

Max. Recommended Current [A]
2.2 Amps per Conductor

Voltage

Voltage Rating [V]
300 V

Plage de température

Plage de température d'installation	-20°C À +70°C
Plage de température de stockage	-30°C À +70°C
Plage de température de fonctionnement	-20°C À +70°C

Caractéristiques mécaniques

Tension de traction maximale recommandée	80 N
Rayon de courbure minimal pendant l’installation	59 mm
Rayon de réglage minimum	30 mm

Normes

CPR Euroclass	B2ca-s1a,d1,a1

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur - Euroclasse B2ca

Inflammabilité, LS0H, test de toxicité

Inflammabilité IEC	CEI 60332-1-2
IEC 60754-1 – Quantité d'halogène	Zéro
IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum	2.5 µS/mm
IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum	4.3
IEC 61034-2 – Transmittance minimale de la densité de la fumée	80%

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura le gris comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 4502FLW. Veuillez contacter votre représentant Belden pour confirmation.

Notes

Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura le gris comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 4502FLW. Veuillez contacter votre représentant Belden pour confirmation.
