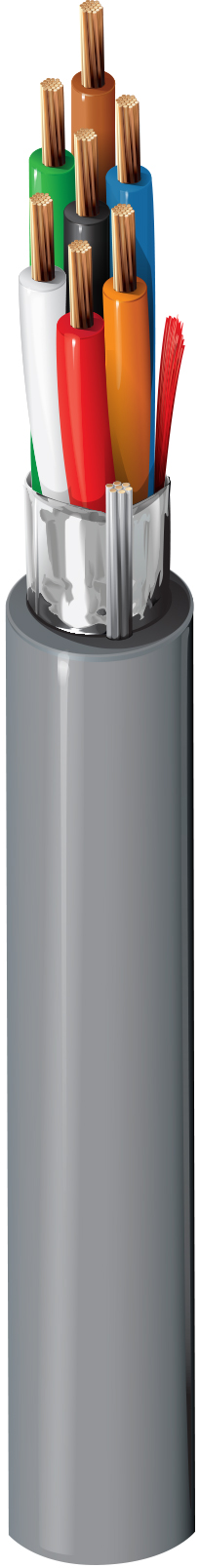

Câble d'enceinte-4505FE

Câble audio commercial de sécurité, conducteurs en cuivre nu toronné 7-22 AWG avec isolation en polypropylène, blindage Beldfoil®, gaine LSZH avec cordon de déchirure, CPR Eca &

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Systèmes d'interphonie/de sonorisation, systèmes de sonorisation/audio

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	Nominal Diameter	No. of Conductors
22	7x30	BC - Bare Copper	0.75 mm	7

Nombre de conducteurs	7

isolation

Type	Material	Nominal Diameter	Diameter +/- Tolerance	Nominal Wall Thickness
Insulation	PE - Polyethylene	1.07 mm	0.05 mm	0.2 mm

Nuancier

Number	Color
Wire 1	Black
Wire 2	Red
Wire 3	White
Wire 4	Green
Wire 5	Brown
Wire 6	Blue
Wire 7	Orange

Blindage extérieur

Type	Material	Material Trade Name	Coverage [%]	Thickness of Foil	Drainwire Material	Drainwire AWG
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%	9 µm	TC - Tinned Copper	AWG24/7

Gaine extérieure

Material	Nominal Diameter	Nominal Wall Thickness	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	4.75 mm	0.4 mm	Yes

Notes du tableau de la gaine extérieure1	Fil de déchirement fournie sous la gaine

Construction et dimensions

Câblage

Description
7 wires twisted

Caractéristiques électriques

Résistance en courant continu du conducteur

Nominal Conductor DCR	Nominal Outer Shield DCR
54 Ohm/km	46 Ohm/km

Capacité

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
70 pF/m	130 pF/m

Courant

Max. Recommended Current [A]
2 A

Voltage

Voltage Rating [V]
300 V

Plage de température

Plage de température d'installation	-20°C À +70°C
Plage de température de stockage	-30°C À +70°C
Plage de température de fonctionnement	-20°C À +70°C

Caractéristiques mécaniques

Tension de traction maximale recommandée	120 N
Rayon de courbure minimal pendant l’installation	45 mm
Rayon de réglage minimum	22.5 mm

Normes

CPR Euroclass	Eca

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur - Euroclass Eca

Inflammabilité, LS0H, test de toxicité

Inflammabilité IEC	CEI 60332-1-2
IEC 60754-1 – Quantité d'halogène	Zéro
IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum	2.5 µS/mm
IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum	4.3
IEC 61034-2 – Transmittance minimale de la densité de la fumée	60%

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à offrir est de 6 km pour la première commande. Ce produit aura le gris comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production du 4504FE. Veuillez contacter votre représentant Belden pour confirmation.

Notes

Il s’agit d’une spécification de conception technique préliminaire (TDS). La quantité commerciale minimale à offrir est de 6 km pour la première commande. Ce produit aura le gris comme couleur standard et 305 mt comme configuration standard. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production du 4504FE. Veuillez contacter votre représentant Belden pour confirmation.
