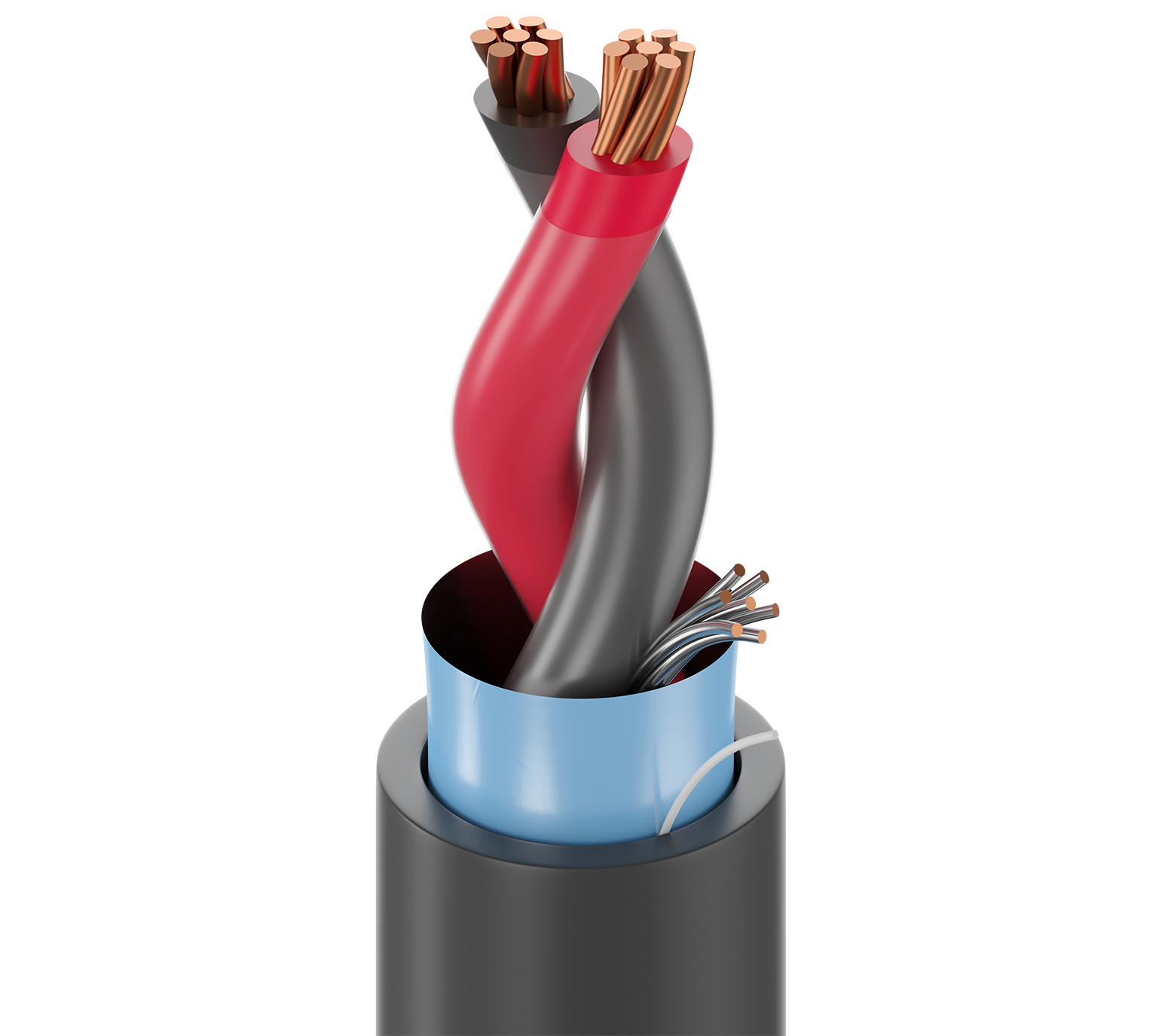

Numéro de produit: 1118A

Inst, 1 Pr #16 Str BC, PVC-NYL Ins E2, OS, Blk PVC Jkt, 600 V TC 150 V NPLF 90 °C sec/humide

Instrumentation UL, 1 paire 16AWG (7x24) cuivre nu, isolation PVC-NYL, code couleur E2, blindage global Beldfoil®, gaine extérieure en PVC noir, 600 V TC 150 V NPLF 90 °C sec/humide SUN RES DIR BUR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1118A
5 de 5

Spécifications

Expand All

Applications recommandées

Contrôle industriel, Chemins de câbles et conduits, Contrôle numérique, Instruments (4-20 mA, 0-10 V, ...), Contrôle numérique basse tension (24 V, …), Codeurs, Circuits de contrôle, Système de contrôle distribué (DCS), Automate programmable industriel (PLC), Solénoïdes, Vannes, Actionneurs, Positionneurs

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 16 AWG 7x24 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.101 in (2.57 mm) ICEA Chart E2

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (7x26) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.300 in (7.62 mm) Yes

Diamètre total du câble (nominal)

7,62 mm (0,300) po

Électricité

Element Nom. Conductor DCR Nom. Inductance Max. Current
Pair(s) 4.36 Ohm/1000ft 0.2 µH/ft (0.66 µH/m) 18 Amps per conductor @ 30°C

Nom Outer Shield DCR

5,07 Ohm/1000 pieds (16,6 Ohm/km)

Voltage

UL Voltage Rating
600 V (TC), 150 V (NPLF)

Température

UL Temperature Operating
90°C Dry, 90°C Wet -30°C to 90°C Dry/Wet

Rayon de courbure

Stationary Min. Installation Min.
3.6 in (91 mm) 3.6 in (91 mm)

Tension de traction maximum

43 kg (94 livres)

Poids câble en vrac

48 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

Chargement UL 1685 FT4, FT4, IEEE 1202 FT4

Conformité NEC / UL

Article 336, Article 760, NPLF, TC

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Mise à jour et révision

Numéro de révision : 0.623 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.623 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1118A 01010000 Noir Bobine 10,000 pi 612825107095 C Z
