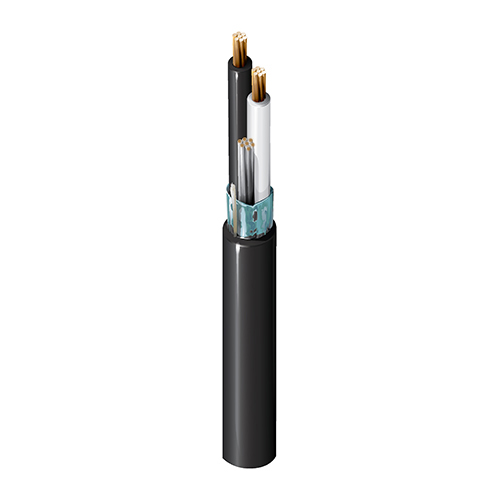

Numéro de produit: 3088A

Inst, 1 Pr #18 Str BC, PVC-NYL Ins E1, OS, Blk PVC Jkt, 600 V TC 150 V NPLF 90 °C sec/humide

Instrumentation UL, 1 paire 18AWG (7x26) cuivre nu, isolation PVC-NYL, code couleur E1, blindage global Beldfoil®, gaine extérieure en PVC noir, 600 V TC 150 V NPLF 90 °C sec/humide SUN RES DIR BUR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3088A
  • 3088A
1 de 1

Spécifications

Expand All

Applications recommandées

Contrôle industriel, Chemins de câbles et conduits, Contrôle numérique, Instruments (4-20 mA, 0-10 V, ...), Contrôle numérique basse tension (24 V, …), Codeurs, Circuits de contrôle, Système de contrôle distribué (DCS), Automate programmable industriel (PLC), Solénoïdes, Vannes, Actionneurs, Positionneurs

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 7x26 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.088 in (2.2 mm) Black, White

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.276 in (7.01 mm) Yes

Diamètre total du câble (nominal)

7,01 mm (0,276) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Inductance Max. Current
Pair(s) 7.06 Ohm/1000ft 41.3 pF/ft (135 pF/m) 74.3 pF/ft (244 pF/m) 0.1945 µH/ft (0.6381 µH/m) 5 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

8,49 Ohm/1000 pieds (27,9 Ohm/km)

Voltage

UL Voltage Rating
600 V (TC), 150 V (NPLF)

Température

UL Temperature Operating
90°C Dry, 90°C Wet -30°C to +90°C Dry, 75°C wet

Rayon de courbure

Stationary Min. Installation Min.
2.8 in (71 mm) 2.8 in (71 mm)

Tension de traction maximum

26 kg (57 livres)

Poids câble en vrac

37 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

Chargement UL 1685, T-29-520, IEEE 1202, FT4

Conformité NEC / UL

Article 336, Article 760, NPLF, TC

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.601 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.601 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
3088A 01010000 Noir Bobine 10,000 pi 612825141099
