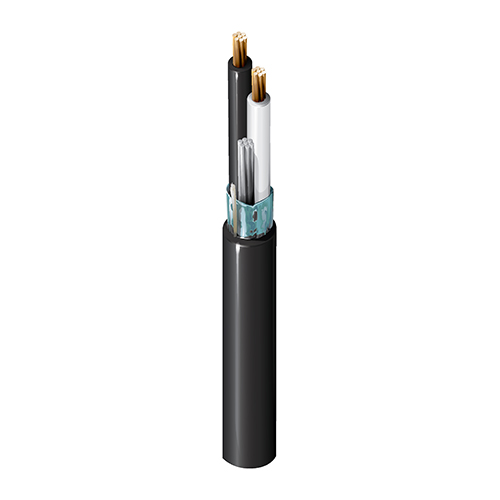

Numéro de produit: 3103A

Inst, 1 Pr #12 Str BC, PVC-NYL Ins E1, OS, Noir PVC Jkt, 600 V TC 150 V NPLF THHN OU THWN

Instrumentation UL, 1 paire 12AWG (7x20) cuivre nu, isolation PVC-NYL, code couleur E1, blindage global Beldfoil®, gaine extérieure en PVC noir, 600 V TC 150 V NPLF THHN ou THWN 90 °C sec 75 °C humide SUN RES DIR BUR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3103A
  • 3103A
1 de 1

Spécifications

Expand All

Applications recommandées

Contrôle industriel, Chemins de câbles et conduits, Contrôle numérique, Instruments (4-20 mA, 0-10 V, ...), Contrôle numérique basse tension (24 V, …), RTD, Circuits de contrôle, Système de contrôle distribué (DCS), Automate programmable industriel (PLC), Solénoïdes, Vannes, Actionneurs, Positionneurs&

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 2 12 AWG 7x20 BC - Bare Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC/Nylon - Polyvinyl Chloride + Nylon 0.019 in (0.48 mm) 0.131 in (3.33 mm) Black, White

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.364 in Yes

Diamètre total du câble (nominal)

0.364 po

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Max. Current
1.65 Ohm/1000ft 56 pF/ft (180 pF/m) 106 pF/ft (348 pF/m) 31 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
600 V (TC-ER), 150 V (NPLF)

Température

UL Temperature Operating
90°C Dry/Wet -25°C to +90°C

Rayon de courbure

Stationary Min. Installation Min.
4.368 in (110.9 mm) 4.368 in

Tension de traction maximum

103 kg (228 livres)

Poids câble en vrac

91 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux UV, enfouissement

Inflammabilité/réaction au feu

UL1685 chargement UL, T-29-520, IEEE 1202 FT4

Conformité NEC / UL

Article 336, article 760

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

D'autres codes couleur sont disponibles sur demande.

Mise à jour et révision

Numéro de révision : 0.272 Date de révision : 31-05-2024
