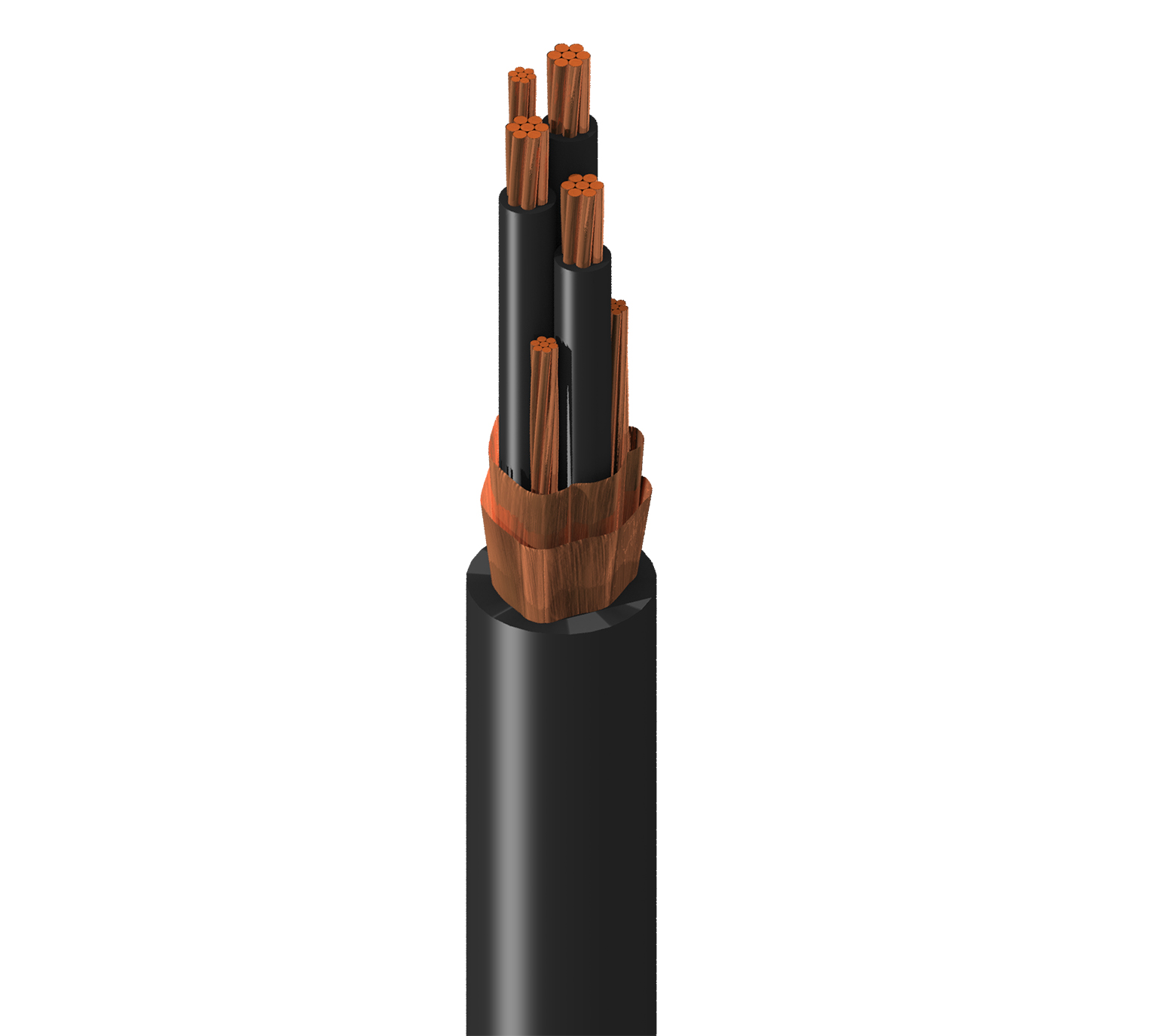

Câble VFD - 29527C

Variateur de fréquence Belden Basics, 3 conducteurs 2 AWG (7x10) en cuivre nu, isolation XLPE, code couleur M4 + terre segmentée symétrique 5 AWG (3 conducteurs de 10 AWG) en cuivre nu multibrins, blindage extérieur en double ruban de cuivre appliqué en hélice, gaine extérieure en PVC noir, 600/1000 V TC-ER 90 °C, résistant aux intempéries (sec/humide), 1000 V, résistant aux UV et à l'huile.

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; moteurs et systèmes d'entraînement à courant alternatif, zones dangereuses de classe 1, division 2

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	2 AWG	7x10	BC - Bare Copper	ASTM B3 Copper B8 Class B Stranding
Segmented Ground Wire	3	10 AWG	7x18	BC - Bare Copper	Segmented Ground (3 Totaling 5AWG)

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.047 in (1.2 mm)	0.377 in (9.58 mm)	ICEA Chart M4
Ground Wire	No Insulation

Blindage extérieur

Shield Type	Material	Coverage
Helical Tape	Bare Copper (BC)	100%
Helical Tape	Bare Copper (BC)	100%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.083 in (2.1 mm)	0.990 in (25.1 mm)	Yes

Diamètre total du câble (nominal)	25,1 mm (0,990) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.14 Ohm/1000ft (0.46 Ohm/km)	35 pF/ft (110 pF/m)	68 pF/ft (220 pF/m)	44 Ohm	55%	130 Amps per Conductor at 30ºC
	0.03 Ohm/1000ft (0.098 Ohm/km)

Nom Outer Shield DCR	2,04 Ohm/1000 pieds (6,69 Ohm/km)

Voltage

UL Voltage Rating
1000 V (TC-ER)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
11.9 in (302 mm)	11.9 in (302 mm)

Tension de traction maximum	1293 kg (2851 livres)
Poids câble en vrac	969 lbs/1000ft (1440 kg/km)

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière du soleil, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL 1685 charge UL, IEEE 1202 FT4, FT4
Conformité NEC / UL	Article 336, TC-ER, XHHW-2
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	P-07-KA070003-MSHA
