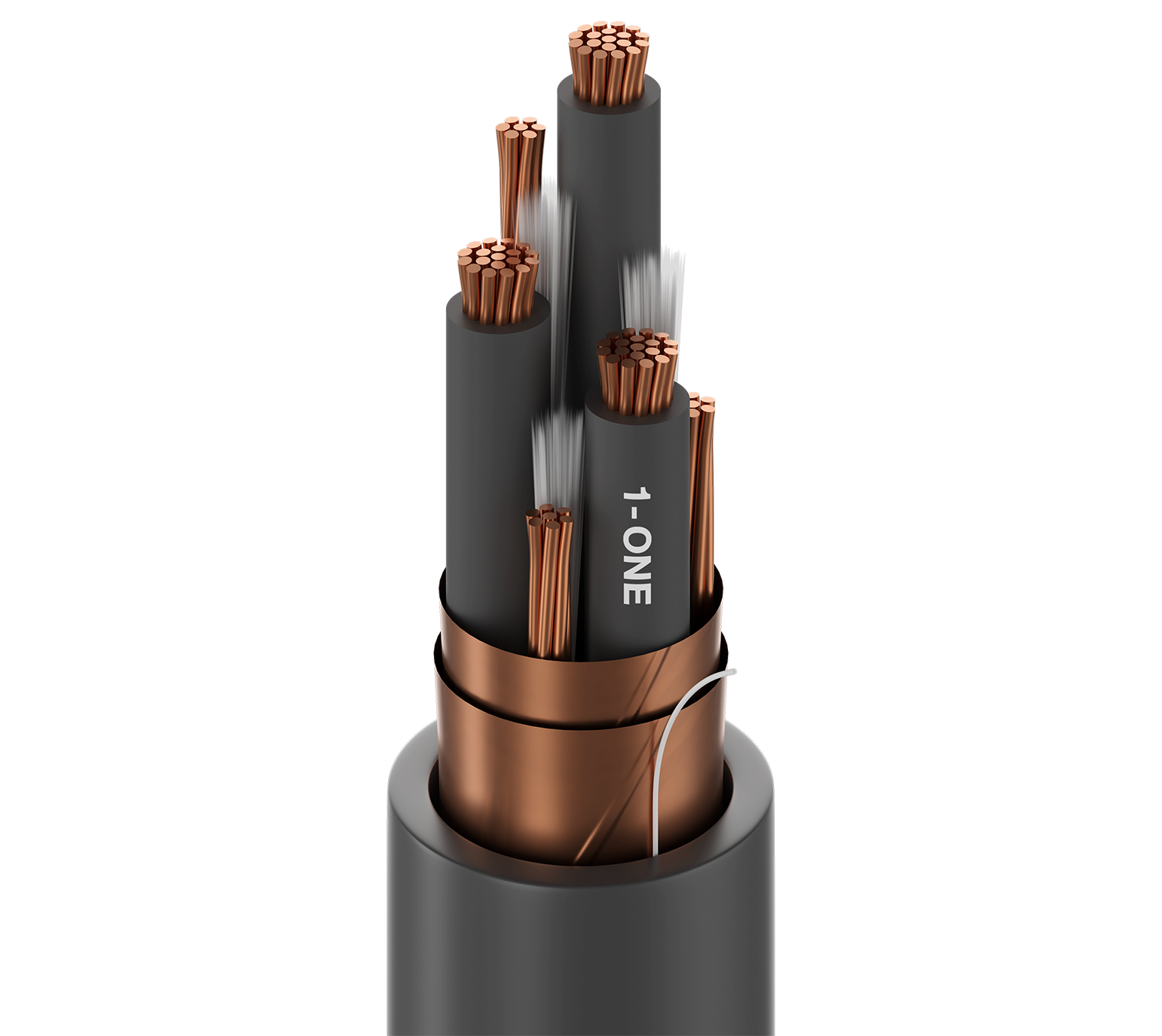

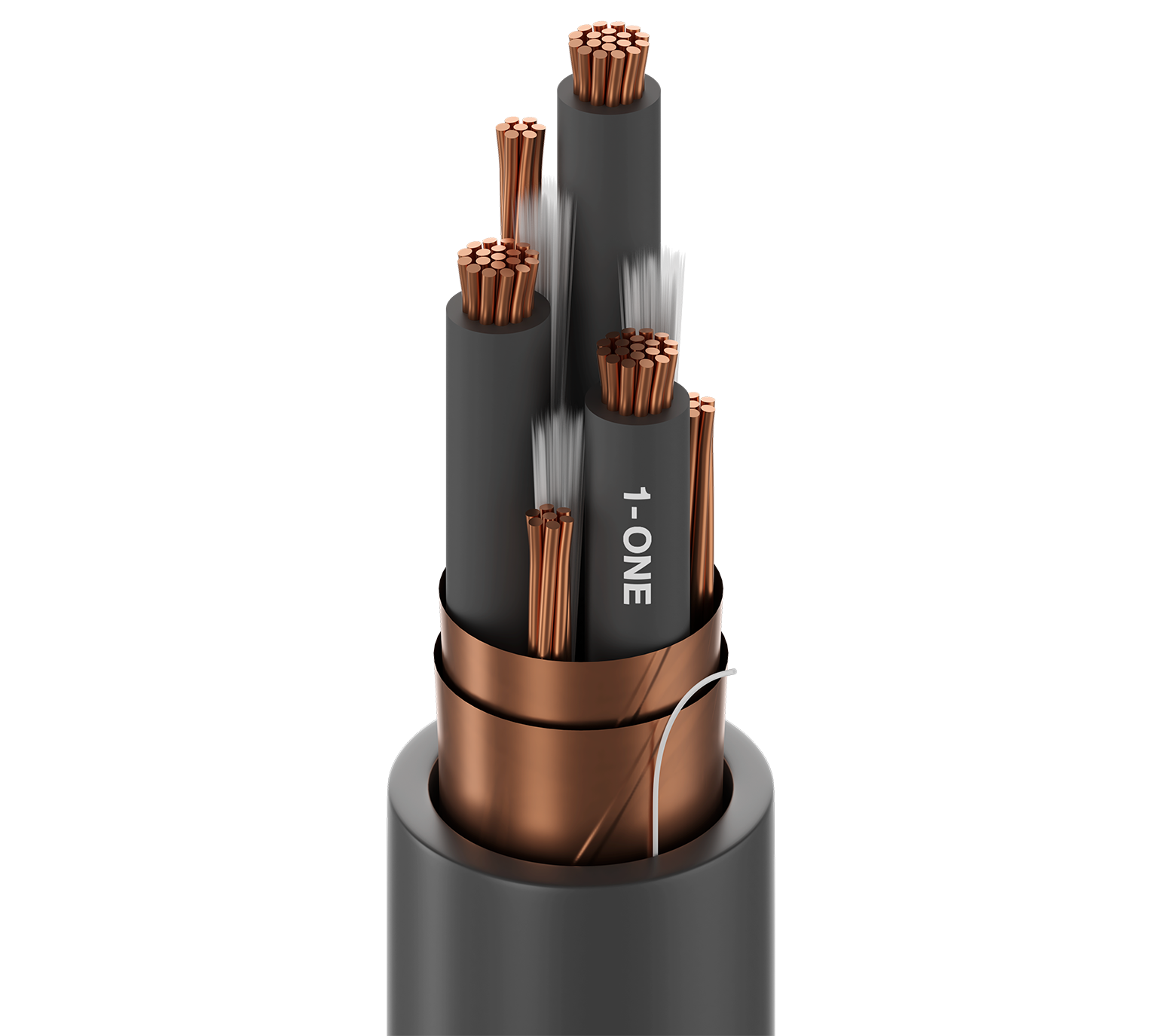

Câble VFD - 29529C

Variateur de fréquence Belden Basics, 3 conducteurs 1/0 AWG (19x13) en cuivre nu, isolation XLPE, code couleur M4 + terre segmentée symétrique 5 AWG (3 conducteurs de 10 AWG) en cuivre nu multibrins en contact continu avec un blindage extérieur double en ruban de cuivre appliqué en hélice, gaine extérieure en PVC noir, 600/1000 V TC-ER 90 °C sec/humide 1000 V résistant aux UV et à l'huile

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; systèmes de moteurs et d’entraînements à courant alternatif ; Classe 1 Division 2 Emplacements dangereux

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	1/0 AWG	19x13	BC - Bare Copper	ASTM B3 Copper B8 Class B Stranding
Segmented Ground (3X Bare)	3	10 AWG	7x18	BC - Bare Copper	Segmented Ground (3 Total 5AWG)

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPO - Crosslink Polyolefin	0.059 in (1.5 mm)	0.479 in (12.2 mm)	ICEA Chart M4
Ground Wire	No Insulation

Blindage extérieur

Shield Type	Material	Coverage
Helical Tape	Bare Copper (BC)	100%
Helical Tape	Bare Copper (BC)	100%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.083 in (2.1 mm)	1.210 in (30.73 mm)	Yes

Diamètre total du câble (nominal)	30,73 mm (1,210) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.105 Ohm/1000ft (0.344 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	36 Ohm	0.143 µH/ft (0.469 µH/m)	55%	170 Amps per Conductor at 30ºC (per NEC)
	0.30 Ohm/1000ft (0.98 Ohm/km)

Nom Outer Shield DCR	1,36 Ohm/1000 pieds (4,46 Ohm/km)

Voltage

UL Voltage Rating
1000 V (TC-ER)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
14.5 in (368 mm)	14.5 in (368 mm)

Tension de traction maximum	1934 kg (4264 livres)
Poids câble en vrac	1423 lbs/1000ft (2118 kg/km)

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière du soleil, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL 1685 charge UL, IEEE 1202 FT4, FT4
Conformité NEC / UL	Article 336, TC-ER, XHHW-2
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	P-07-KA070003-MSHA
