Numéro de produit: CX3C8

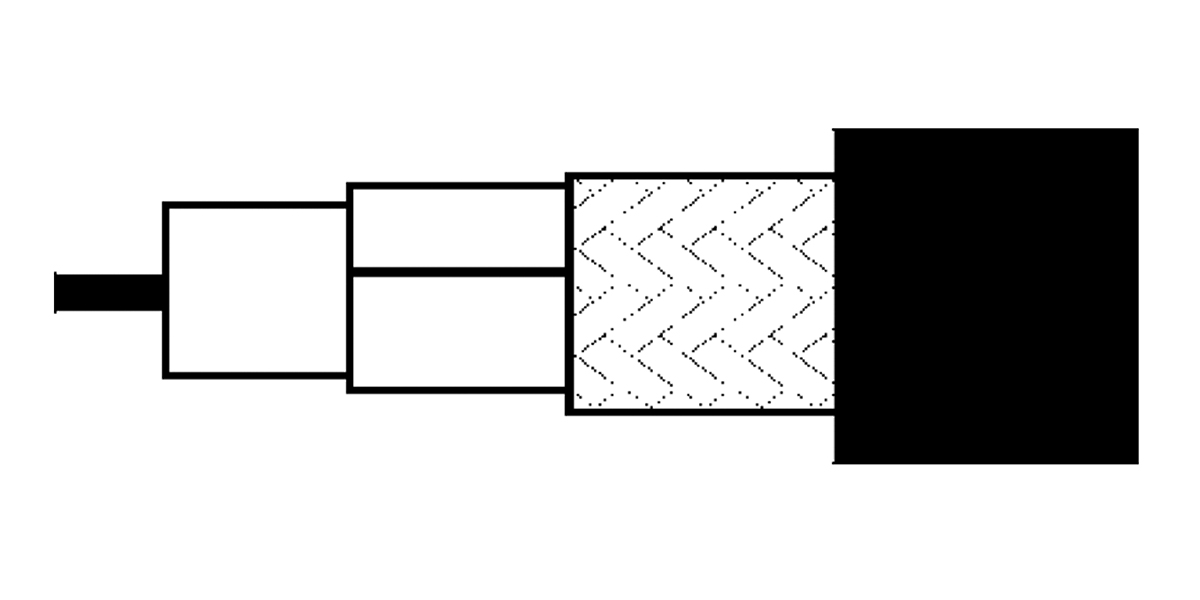

CX3C8 - Câble coaxial large bande 3,8 AWG BC solide, feuille + tresse BC 60 %, gaine LSZH

Câble coaxial à large bande 3,8 AWG, conducteur en cuivre nu massif, isolation PE, feuille de cuivre + blindage tressé en cuivre nu à 60 %, gaine LSZH.

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Actif
CX3C8
5 de 5

Spécifications

Expand All

Applications recommandées

Internet à large bande, télévision par câble (CATV)

Type séries

Type de jonction CATV

Conducteur

No. of Elements Size Stranding Nom. Diameter Material
1 8 AWG Solid 3.38 mm BC - Bare Copper

isolation

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 16.5 mm (0.650 in)

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Tape Bi-Laminate (Bare Copper+Poly) 100%
2 Braid Bare Copper (BC) 58%

Gaine extérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 21.6 mm

Régularité de l'impédance

46 dB min.

Perte de retour

Frequency Min. Return Loss
5-470 MHz 26 dB
470 - 862 MHz 22 dB
862 - 2000 MHz 18 dB
2000 - 3000 MHz 16 dB

Notes du tableau des pertes de retour

Dans chaque bande de fréquences, 3 valeurs de crête de 4 dB inférieures aux spécifications sont autorisées.

Atténuation

Frequency Nom. Attenuation
5 MHz 0.4 dB/100m
50 MHz 1.3 dB/100m
100 MHz 1.8 dB/100m
200 MHz 2.7 dB/100m
400 MHz 3.9 dB/100m
600 MHz 4.8 dB/100m
800 MHz 5.7 dB/100m
1000 MHz 6.5 dB/100m
1350 MHz 7.7 dB/100m
1750 MHz 9.2 dB/100m
2150 MHz 10.3 dB/100m
2400 MHz 11.0 dB/100m
3000 MHz 12.4 dB/100m
4000 MHz 14.6 dB/100m

Notes du tableau de l’atténuation

Atténuation maximale supérieure de 10 %

Électricité

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.9 Ohm/km (0.58 Ohm/1000ft) 2.6 Ohm/km (0.79 Ohm/1000ft) 58 pF/m (18 pF/ft) 75 Ohm 78%

Impédance de transfert

Frequency Max. Transfer Impedance
5-30 MHz Max 2.5 mOhm/m

Classe de l'impédance de transfert

UN+

Filtrage

Frequency Min. Screening Attenuation
30 - 1000 MHz 80 dB
1000 - 2000 MHz 75 dB
2000 - 3000 MHz 70 dB
3000 - 4000 MHz 65 dB

Température

Operating Installation Storage
-25°C To +70°C -5°C To +50°C -25°C To +70°C

Rayon de courbure

Stationary Min.
220 mm (8.7 in)

Tension de traction maximum

2000 N (450 lbf)

Poids câble en vrac

474 kg/km

Environnement compatible

Intérieur/extérieur – Euroclass Dca

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclasse : Dca-s2,d2,a1

Conformité ISO/IEC

IEC 61196

Conformité CENELEC

EN 50117-1

Normes européennes sans halogène

Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.91 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.91 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
CX3C8.00700 Vert Bobine 700 m 8719605186300
