Numéro de produit: PRG11C4

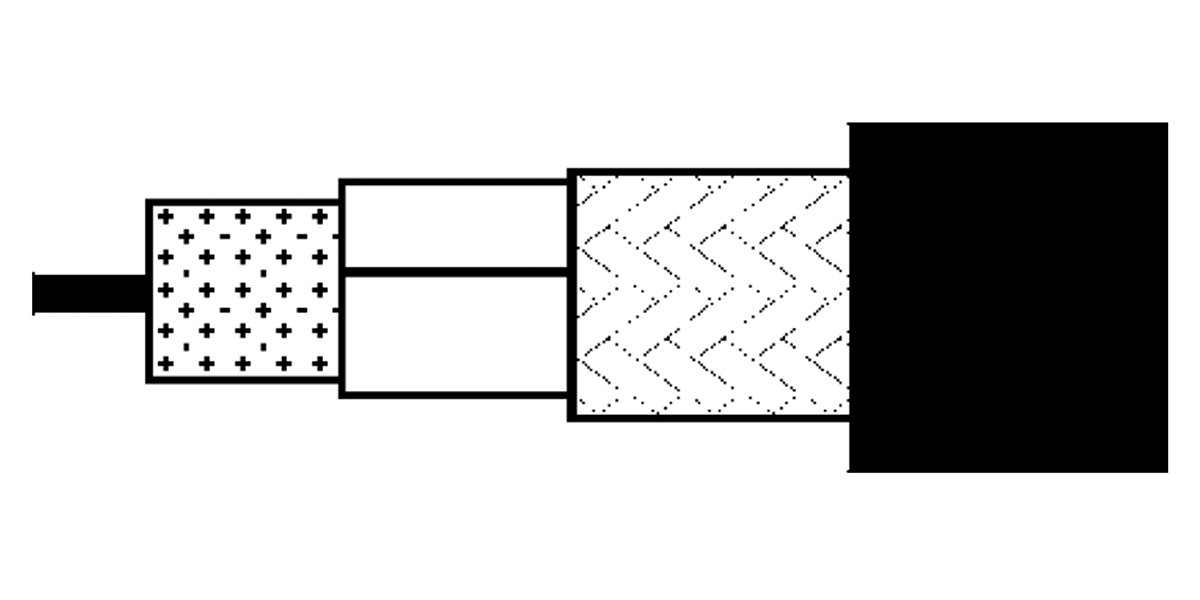

PRG11C4 - Câble coaxial large bande, type RG11, 15 AWG BC massif, feuille de CU + tresse BC 45 %, gaine PVC

Câble coaxial haut débit, type RG11, conducteur en cuivre nu massif 15 AWG, isolation PE, feuille de cuivre + blindage tressé en cuivre nu à 45 %, gaine en PVC

  • Disponibilité:
    EMEA | Asie-Pacifique
  • Statut:
    Actif
PRG11C4
5 de 5

Spécifications

Expand All

Applications recommandées

Antennes haut débit, télévision par câble (CATV), câble de dérivation RF, antennes Over-The-Air (OTA)

Type RG

11

Conducteur

No. of Elements Size Stranding Nom. Diameter Material
1 15 AWG Solid 1.55 mm BC - Bare Copper

isolation

Element Material Nom. Insulation Diameter
Insulated Conductor PE - Polyethylene (Foam) 7.25 mm (0.285 in)

Notes du tableau de l’isolation

Centricité minimum de 85 %

Blindage extérieur

Layer Outer Shield Type Material Coverage
1 Tape Bi-Laminate (Bare Copper+Poly) 100%
2 Braid Bare Copper (BC) 45%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 10.1 mm

Notes du tableau de la gaine extérieure1

Conforme à l'EN 50290-2-20

Régularité de l'impédance

46 dB min.

Perte de retour

Frequency Min. Return Loss
5 - 30 MHz 26 dB
30 - 470 MHz 26 dB
470 - 1000 MHz 23 dB
1000 - 2000 MHz 18 dB

Notes du tableau des pertes de retour

Dans chaque bande de fréquences, 3 valeurs de crête de 4 dB inférieures aux spécifications sont autorisées.

Atténuation

Frequency Nom. Attenuation
5 MHz 0.9 dB/100m
50 MHz 2.8 dB/100m
100 MHz 3.9 dB/100m
200 MHz 5.7 dB/100m
400 MHz 8.2 dB/100m
600 MHz 10.2 dB/100m
800 MHz 12 dB/100m
1000 MHz 13.6 dB/100m
1350 MHz 16.1 dB/100m
1600 MHz 17.8 dB/100m
1750 MHz 18.7 dB/100m
2150 MHz 21.1 dB/100m
2400 MHz 22.5 dB/100m

Notes du tableau de l’atténuation

Atténuation maximale supérieure de 10 %

Électricité

Max. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
9.4 Ohm/km (2.9 Ohm/1000ft) 10.6 Ohm/km (3.23 Ohm/1000ft) 55 pF/m (17 pF/ft) 75 Ohm 81%

Filtrage

Frequency Min. Screening Attenuation
30 - 1000 MHz 85 dB

Température

Operating Installation Storage
-40°C To +70°C -5°C To +50°C -40°C To +70°C

Rayon de courbure

Stationary Min.
100 mm (3.9 in)

Environnement compatible

Intérieur/Extérieur – Euroclass Eca

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité CENELEC

EN 50117-1, EN 50117-9-2, EN 50290-2-20

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.215 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.215 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
PRG11C4.01500 Blanc Bobine 500 m 8719605106117
