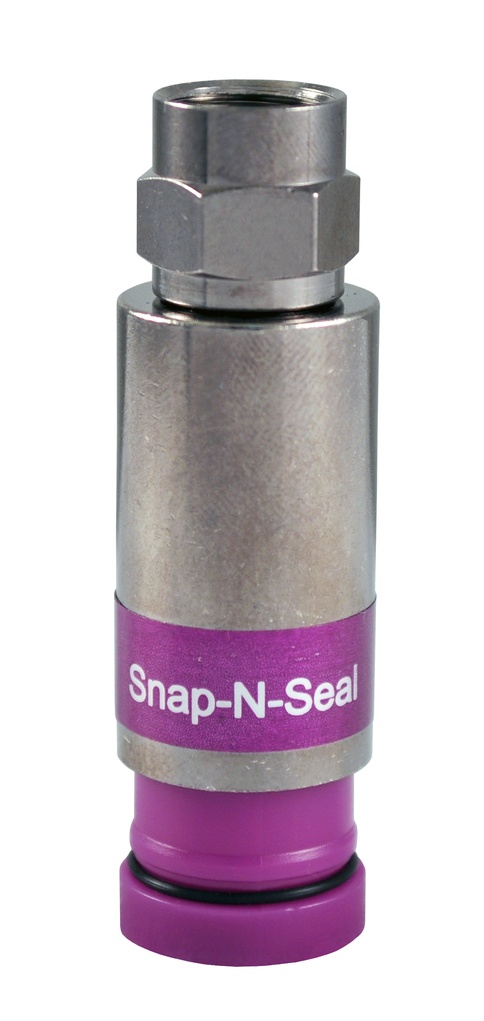

Connecteurs de type F- 716SNS1P11HQ-25

Manchon de compression en polymère ProSNS RG11 « F » mâle, tête hexagonale 7/16", (quad-shield) pour une insertion facile & force de compression d'outil la plus faible possible. Le manchon polymère prépositionné peut être détaché. 25 par paquet. Ce produit est abandonné. Veuillez contacter le service client Belden pour vérifier s’il existe des stocks vendables. Il a été remplacé par l’un des connecteurs PPC de la série EX de Belden - EX11N716. Pour plus d'informations sur les produits, veuillez visiter : https://products.ppc-online.com/product/ex-ex11n716/

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	CATV, distribution vidéo, applications RF

Caractéristiques physiques (complètes)

Emballage	Pack de 25
Nombre de pièces	1

Connecteurs

Matériaux

Description	Material
Nut	Nickel/Tin Plated Brass
O-Ring	Ethylene Propylene
Body	Nickel/Tin Plated Brass
Contact	Gold Plated

Caractéristiques électriques

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
≥-30 dB up to 1 GHz typical

Notes sur les caractéristiques électriques	Conforme ou supérieur aux spécifications SCTE.

Plage de température

Plage de température de fonctionnement	-40°F (-40°C) à 140°F (60°C)

Caractéristiques mécaniques

Compatibilité des systèmes de connecteurs	Coaxial
Type d'interface du connecteur	F
Genre	Fiche mâle
Nom de la série de connecteurs	ProSNS
Bande de couleur	Violet
Verrouillage	Non
Compatibilité d'outil	CPLCCT-LS59/11 ou SNSUNI ( à compression), PS11 (à bande)
Type de raccordement	Compression

Limites du diamètre du conducteur au centre du câble	.0634 - .0647 pouces
Limites du diamètre du diélectrique du câble	.280 - .294 pouces
Limites de diamètre de la gaine extérieure du câble	.390 - .417 pouces
Force d'insertion du câble	20 lbf
Force de rétention du câble	40 lbf

Normes

Type RG	11

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur/extérieur
Marquage CE UE	Oui

Utilisation

Utilisation – Intérieur	Oui
Utilisation – Extérieur	Oui

Plénum/non-plénum

Plénum (oui/non)	Non

Numéros de pièces associées

Note de bas de page	Q - LES PAQUETS STANDARD NE PEUVENT PAS ÊTRE CASSÉS.

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.
