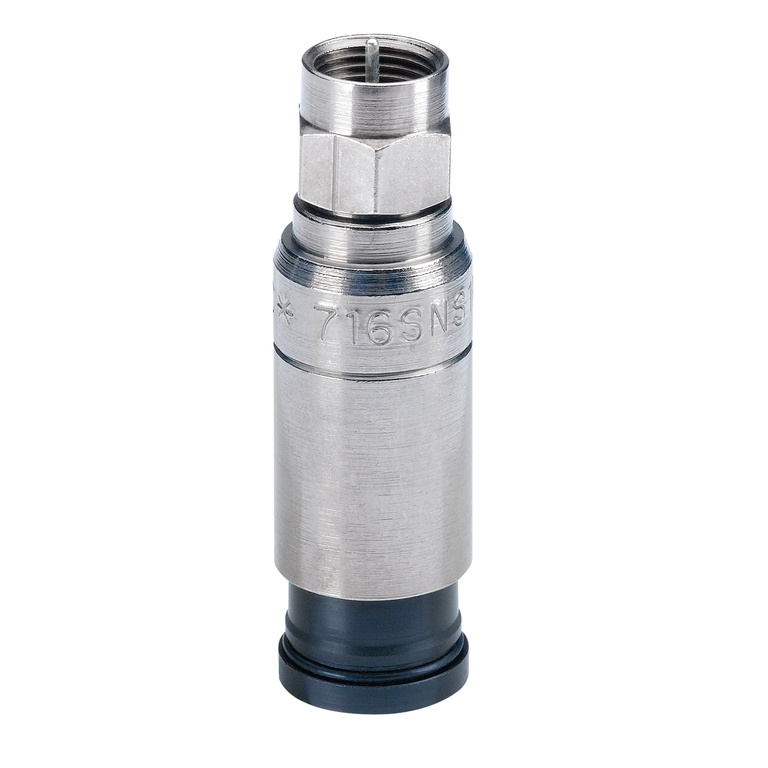

Connecteurs de type F- 716SNS1P11PL-25

Connecteur de compression plénum ProSNS RG11 Universal F Male, manchon de compression en polymère pour une insertion facile & force de compression d'outil la plus faible possible. Dispose d'un joint torique interne breveté à la base pour un écrou à rotation libre. 25 par paquet. Ce produit est abandonné. Veuillez contacter le service client Belden pour vérifier s’il existe des stocks vendables. Il a été remplacé par l’un des connecteurs PPC de la série EX de Belden - EX11N716PLPLUS. Pour plus d'informations sur les produits, veuillez visiter : https://products.ppc-online.com/product/signaltight-ex11n716plplus/

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	CATV, distribution vidéo, applications RF

Caractéristiques physiques (complètes)

Emballage	Pack de 25
Nombre de pièces	1

Connecteurs

Matériaux

Description	Material
Nut	Nickel/Tin Plated Brass
O-Ring	Ethylene Propylene
Body	Nickel/Tin Plated Brass
Contact	Gold Plated

Caractéristiques électriques

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
≥-30 dB up to 1 GHz typical

Notes sur les caractéristiques électriques	Conforme ou supérieur aux spécifications SCTE.

Plage de température

Plage de température de fonctionnement	-40°F (-40°C) à 140°F (60°C)

Caractéristiques mécaniques

Compatibilité des systèmes de connecteurs	Coaxial
Type d'interface du connecteur	F
Genre	Fiche mâle
Nom de la série de connecteurs	ProSNS
Bande de couleur	Gris
Verrouillage	Non
Compatibilité d'outil	CPLCCT-LS59/11 ou SNSUNI ( à compression), PS11 (à bande)
Type de raccordement	Compression

Limites du diamètre du conducteur au centre du câble	.0634 - .0647 pouces
Limites du diamètre du diélectrique du câble	.274 - .294 pouces
Limites de diamètre de la gaine extérieure du câble	.339 - .355 pouces
Force d'insertion du câble	20 lbf
Force de rétention du câble	40 lbf

Normes

Type RG	11

Programmes environnementaux et autres programmes concernés

Environnement	Intérieur/extérieur
Marquage CE UE	Oui

Utilisation

Utilisation – Intérieur	Oui
Utilisation – Extérieur	Oui

Plénum/non-plénum

Plénum (oui/non)	Oui

Numéros de pièces associées

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.
