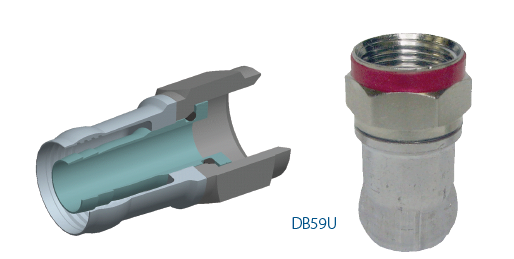

Connecteurs de type F- DB59U-25

Connecteur universel « F » RG59 à double bulle, s'adapte aux câbles coaxiaux standard, à triple blindage et à quadruple blindage. Conception de compression qui moule le métal complètement autour du câble. 25 par paquet. Ce produit est abandonné. Veuillez contacter le service client Belden pour vérifier s’il existe des stocks vendables. Il a été remplacé par l’un des connecteurs PPC de la série EX de Belden - EX59XL. Pour plus d'informations sur les produits, veuillez visiter : https://products.ppc-online.com/product/ex-ex59xl/

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	CCTV, caméras de sécurité, vidéo

Caractéristiques physiques (complètes)

Emballage	Pack de 25
Nombre de pièces	1

Connecteurs

Matériaux

Material
Nickel plated Brass
Gold Plated

Caractéristiques électriques

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
DC-1 GHz 30 dB Return Loss < 1.07 VSWR
DC-2 GHz 30 dB Return Loss < 1.10 VSWR
DC-3 GHz 30 dB Return Loss < 1.16 VSWR

Caractéristiques mécaniques

Compatibilité des systèmes de connecteurs	Coaxial
Type d'interface du connecteur	BNC
Genre	Fiche mâle
Nom de la série de connecteurs	Double Bubble
Verrouillage	Non
Compatibilité d'outil	CPLCRBC-BR (compression), PS59/6/RGB (bande)
Type de raccordement	Compression

Limites du diamètre du conducteur au centre du câble	.0317 - .0339 pouce
Limites du diamètre du diélectrique du câble	.144 - .157 pouces
Limites de diamètre de la gaine extérieure du câble	.232 - .273 pouces

Normes

Type RG	59
Type séries	59

Programmes environnementaux et autres programmes concernés

Marquage CE UE	Oui

Utilisation

Utilisation – Intérieur	Oui

Numéros de pièces associées

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.
