Numéro de produit: DB59U-50

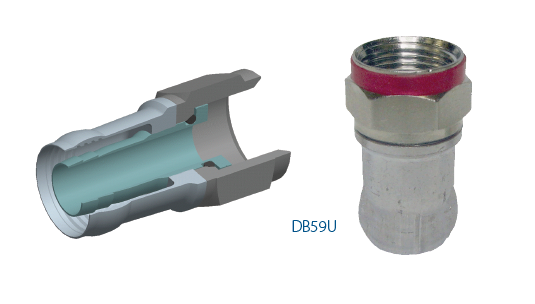

Connecteur de compression coaxial Double bulle RG-59 « F » en vrac

Connecteur universel « F » RG59 à double bulle, s'adapte aux câbles coaxiaux standard, à triple blindage et à quadruple blindage. Conception de compression qui moule le métal complètement autour du câble. Paquet de 50. 50 par paquet

  • Disponibilité:
    Mondial
  • Statut:
    Actif
DB59U-50
5 de 5

Spécifications

Expand All

Applications recommandées

CCTV, caméras de sécurité, vidéo

Emballage

50 par colis

Nombre de pièces

1

Matériaux

Material
Nickel plated Brass
Gold Plated

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
DC-1 GHz 30 dB Return Loss < 1.07 VSWR
DC-2 GHz 30 dB Return Loss < 1.10 VSWR
DC-3 GHz 30 dB Return Loss < 1.16 VSWR

Compatibilité des systèmes de connecteurs

Coaxial

Type d'interface du connecteur

BNC

Genre

Fiche mâle

Nom de la série de connecteurs

Double Bubble

Verrouillage

Non

Compatibilité d'outil

CPLCRBC-BR (compression), PS59/6/RGB (bande)

Type de raccordement

Compression

Limites du diamètre du conducteur au centre du câble

.0317 - .0339 pouce

Limites du diamètre du diélectrique du câble

.144 - .157 pouces

Limites de diamètre de la gaine extérieure du câble

.232 - .273 pouces

Type RG

59

Type séries

59

Marquage CE UE

Oui

Utilisation – Intérieur

Oui

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Mise à jour et révision

Numéro de révision : 0.50 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.50 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur UPC
DB59U-50 Pas de couleur 845671000382
