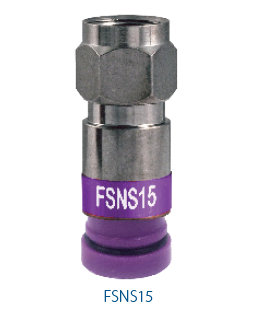

Connecteurs de type F- FSNS15-25

Mini connecteur ProSNS mâle « F » (22-24 AWG) pour câble coaxial. Manchon de compression en polymère pour une insertion facile & force de compression d'outil la plus faible possible. 25 par paquet. Ce produit est abandonné. Veuillez contacter le service client Belden pour vérifier s’il existe des stocks vendables. Il a été remplacé par l’un des connecteurs de la série EX de marque PPC de Belden - EXM-XLPLUS. Pour plus d'informations sur les produits, veuillez visiter : https://products.ppc-online.com/product/signaltight-exm-xlplus/

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	CCTV, caméras de sécurité, vidéo

Caractéristiques physiques (complètes)

Emballage	Pack de 25
Nombre de pièces	1

Connecteurs

Matériaux

Material
Nickel/Tin Plated Brass
Nickel plated Brass
Gold Plated

Caractéristiques électriques

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
Minimum 20 dB to 3GHz

Notes sur les caractéristiques électriques	Bande passante : 0 MHz à 3 GHz, perte d'insertion : moins de 0,10 dB à 3 GHz, tension de fonctionnement : 90 V (à 60 Hz en courant alternatif continu)

Plage de température

Plage de température de fonctionnement	-40º F à + 140º F (-40º C à + 60º C)

Caractéristiques mécaniques

Compatibilité des systèmes de connecteurs	Coaxial
Type d'interface du connecteur	F
Genre	Fiche mâle
Nom de la série de connecteurs	ProSNS
Bande de couleur	Violet
Verrouillage	Non
Compatibilité d'outil	CPLCCT-SLMR, CPSNSCT-596 (compression), PS59/6/RGB (bande)
Type de raccordement	Compression

Limites du diamètre du conducteur au centre du câble	.015 - .025 pouce
Limites du diamètre du diélectrique du câble	.095 - .105 pouces
Limites de diamètre de la gaine extérieure du câble	.145 - .160 pouces

Programmes environnementaux et autres programmes concernés

Marquage CE UE	Oui

Numéros de pièces associées

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.
