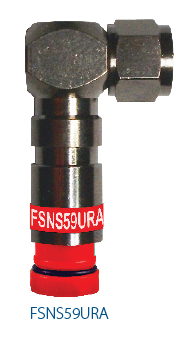

Connecteurs de type F- FSNS59URA-25

Connecteur universel ProSNS RG59 « F » mâle, angle droit. Entrée non aveugle avec manchon de compression en polymère pour une insertion facile & force de compression d'outil la plus faible possible. S'adapte à la plupart des câbles à blindage quadruple standard RG59. 25 par paquet

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	CCTV, caméras de sécurité, vidéo

Caractéristiques physiques (complètes)

Emballage	Pack de 25
Nombre de pièces	1

Connecteurs

Matériaux

Material
Nickel/Tin Plated Brass
Tin Plated Brass
Ethylene Propylene
Nickel/Tin Plated Brass
Gold Plated

Caractéristiques électriques

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
-30 dB up to 1 GHz typical

Notes sur les caractéristiques électriques	Brouillard salin : conforme à la norme ANSI/SCTE 60 2010 (1 000 heures) ; Migration de l’humidité : conforme à la norme ANSI/SCTE 60 2010 ; blindage RFI : -85 dB typique (feuille collée à 60 %) ; Perte d’insertion : & lt -0,2 dB jusqu'à 1 GHz typique

Plage de température

Plage de température de fonctionnement	-40 ºF (-40 ºC) à 140 ºF (60 ºC)

Caractéristiques mécaniques

Compatibilité des systèmes de connecteurs	Coaxial
Type d'interface du connecteur	F
Genre	Fiche mâle
Nom de la série de connecteurs	ProSNS
Bande de couleur	Rouge
Verrouillage	Non
Compatibilité d'outil	CPLCCT-SLMR ou CPSNSCT-596 (compression), PSA59/6 (bande)
Type de raccordement	Compression

Limites du diamètre du conducteur au centre du câble	.0317 - .0339 pouce
Limites du diamètre du diélectrique du câble	.144 - .157 pouces
Limites de diamètre de la gaine extérieure du câble	.232 - .273 pouces
Force d'insertion du câble	20 lbs. maximum
Force de rétention du câble	40 lb minimum

Normes

Type RG	59
Type séries	59

Programmes environnementaux et autres programmes concernés

Marquage CE UE	Oui

Numéros de pièces associées

Note de bas de page	Q - LES PAQUETS STANDARD NE PEUVENT PAS ÊTRE CASSÉS.

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.
