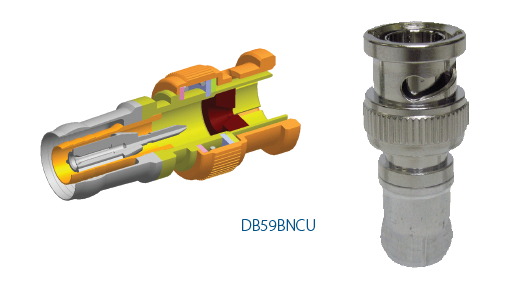

Numéro de produit: DB59BNCU-25

Connecteur de compression coaxial BNC "Double Bubble" RG-59

Connecteur BNC universel RG59 à double bulle, compatible avec les câbles coaxiaux standard, à triple blindage et à quadruple blindage. Conception de compression qui moule le métal complètement autour du câble. 25 par paquet

  • Disponibilité:
    Mondial
  • Statut:
    Actif
DB59BNCU-25
5 de 5

Spécifications

Expand All

Applications recommandées

CCTV, caméras de sécurité, vidéo

Emballage

Pack de 25

Nombre de pièces

1

Matériaux

Description Material
Body Nickel plated Brass
Contact Gold Plated

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
DC-1 GHz 36 dB Return Loss <1.03VSWR
DC-2 GHz 32 dB Return Loss <1.05VSWR
DC-3 GHz 26 dB Return Loss <1.10VSWR

Compatibilité des systèmes de connecteurs

Coaxial

Type d'interface du connecteur

BNC

Genre

Fiche mâle

Nom de la série de connecteurs

Double Bubble

Verrouillage

Non

Compatibilité d'outil

CPLCRBC-BR (compression), PSA59/6 (bande)

Type de raccordement

Compression

Limites du diamètre du conducteur au centre du câble

.0317 - .0339 pouce

Limites du diamètre du diélectrique du câble

.144 - .157 pouces

Limites de diamètre de la gaine extérieure du câble

.232 - .273 pouces

Type RG

59

Environnement

Intérieur/extérieur

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui

Plénum (oui/non)

Non

Mise à jour et révision

Numéro de révision : 0.131 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.131 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur UPC
DB59BNCU-25 Pas de couleur 845671000061
