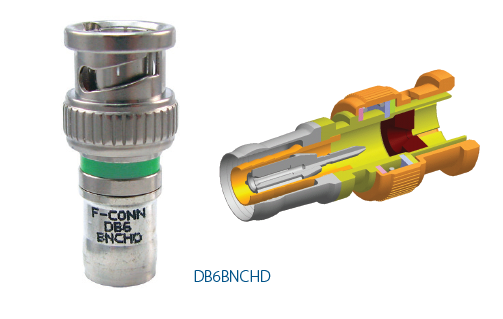

Numéro de produit: DB6BNCHD-25

Connecteur coaxial à compression BNC HD à double bulle RG-6

Connecteur BNC universel haute définition RG6 à double bulle, s'adapte aux câbles coaxiaux standard, à triple blindage et à quadruple blindage. Conception de compression qui moule le métal complètement autour du câble. 25 par paquet

  • Disponibilité:
    Mondial
  • Statut:
    Actif
DB6BNCHD-25
5 de 5

Spécifications

Expand All

Applications recommandées

CCTV, caméras de sécurité, vidéo

Emballage

Pack de 25

Nombre de pièces

1

Matériaux

Material
Nickel plated Brass
Gold Plated

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
DC-1 GHz -33 dB Return Loss < 1.07 VSWR
DC-2 GHz -32 dB Return Loss < 1.10 VSWR
DC-3 GHz -31 dB Return Loss < 1.16 VSWR

Compatibilité des systèmes de connecteurs

Coaxial

Type d'interface du connecteur

BNC

Genre

Fiche mâle

Nom de la série de connecteurs

Double Bubble

Bande de couleur

Vert

Verrouillage

Non

Compatibilité d'outil

CPLCRBC-BR (compression), PS59/6/RGB (bande)

Type de raccordement

Compression

Limites du diamètre du conducteur au centre du câble

.0399 - .0418 pouce

Limites du diamètre du diélectrique du câble

.180 - .193 pouces

Limites de diamètre de la gaine extérieure du câble

.265 - .305 pouces

Type RG

6

Type séries

6

Marquage CE UE

Oui

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Mise à jour et révision

Numéro de révision : 0.113 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.113 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur
DB6BNCHD-25 Pas de couleur
