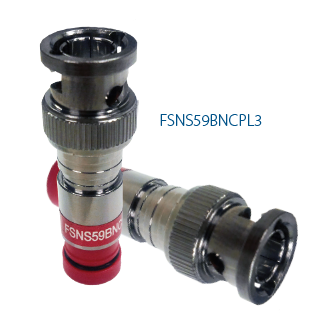

Connecteurs BNC standard et micro

Le connecteur BNC Plenum ProSNS RG59 s'adapte uniquement au calibre 23 AWG, entrée non aveugle avec conception de virole fendue, manchon de compression en polymère pour une insertion facile & force de compression d'outil la plus faible possible. 25 par paquet

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	CCTV, caméras de sécurité, vidéo

Caractéristiques physiques (complètes)

Emballage	Pack de 25
Nombre de pièces	1

Connecteurs

Matériaux

Material
Nickel/Tin Plated Brass
Nickel plated Brass
Gold Plated

Caractéristiques électriques

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
Return Loss: ≥ -30 dB up to 1 GHz typical

Notes sur les caractéristiques électriques	Blindage RFI : -85 dB typique (feuille collée à 60 %), brouillard salin : passe 1 000 heures ANSI/SCTE 143 2007, perte d’insertion : -0,2 dB jusqu’à 1 GHz typique

Plage de température

Plage de température de fonctionnement	-40 ºF (-40 ºC) à 140 ºF (60 ºC)

Caractéristiques mécaniques

Compatibilité des systèmes de connecteurs	Coaxial
Type d'interface du connecteur	BNC
Genre	Fiche mâle
Nom de la série de connecteurs	ProSNS
Bande de couleur	Rouge
Verrouillage	Non
Compatibilité d'outil	CPLCCT-SLMR, CPSNSCT-596 (compression), PS59/6/RGB (bande)
Type de raccordement	Compression

Limites du diamètre du conducteur au centre du câble	.021 - .025 pouce
Limites du diamètre du diélectrique du câble	.130 - .135 pouces
Limites de diamètre de la gaine extérieure du câble	.185 - .195 pouces
Force d'insertion du câble	20 lbs. maximum
Force de rétention du câble	40 livres au minimum selon SCTE IPS-SP-401

Normes

Type RG	59
Type séries	59

Programmes environnementaux et autres programmes concernés

Marquage CE UE	Oui

Numéros de pièces associées

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.
