Connecteurs BNC standard et micro

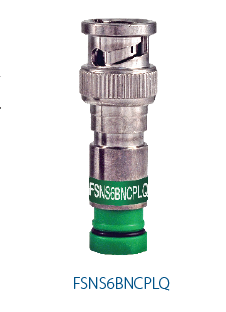

Connecteur de compression plénum ProSNS RG6 BNC, entrée non borgne avec manchon de compression en polymère pour une insertion facile & force de compression d'outil la plus faible possible. Convient aux câbles coaxiaux plénum RG6 à quadruple blindage et aux câbles coaxiaux plénum RG6 standard. 25 par paquet

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Vidéosurveillance intérieure, caméras de sécurité, vidéo

Caractéristiques physiques (complètes)

Emballage	Pack de 25
Nombre de pièces	1

Connecteurs

Matériaux

Material
Nickel/Tin Plated Brass
Tin Plated Brass
Gold Plated

Caractéristiques électriques

Impédance

Nominal Characteristic Impedance
75 Ohm

Perte de retour

Frequency [MHz]
-30 dB up to 1 GHz typical

Notes sur les caractéristiques électriques	Brouillard salin : Réussi 1 000 heures ANSI/SCTE 143 2007, Blindage RFI : -85 dB typique (feuille collée à 60 %), Perte d’insertion : < -0,2 dB jusqu’à 1 GHz typique

Plage de température

Plage de température de fonctionnement	-40 ºF (-40 ºC) à 140 ºF (60 ºC)

Caractéristiques mécaniques

Compatibilité des systèmes de connecteurs	Coaxial
Type d'interface du connecteur	BNC
Genre	Fiche mâle
Nom de la série de connecteurs	ProSNS
Bande de couleur	Vert
Verrouillage	Non
Compatibilité d'outil	CPLCCT-SLMR ou CPSNSCT-596 (compression), PSA59/6 (bande)
Type de raccordement	Compression

Limites du diamètre du conducteur au centre du câble	.0399 - .0418 pouce
Limites du diamètre du diélectrique du câble	.165 - .193 pouces
Limites de diamètre de la gaine extérieure du câble	.230 - .281 pouces

Normes

Type RG	6
Type séries	6

Programmes environnementaux et autres programmes concernés

Marquage CE UE	Oui

Utilisation

Utilisation – Intérieur	Oui

Plénum/non-plénum

Plénum (oui/non)	Oui

Numéros de pièces associées

Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.
