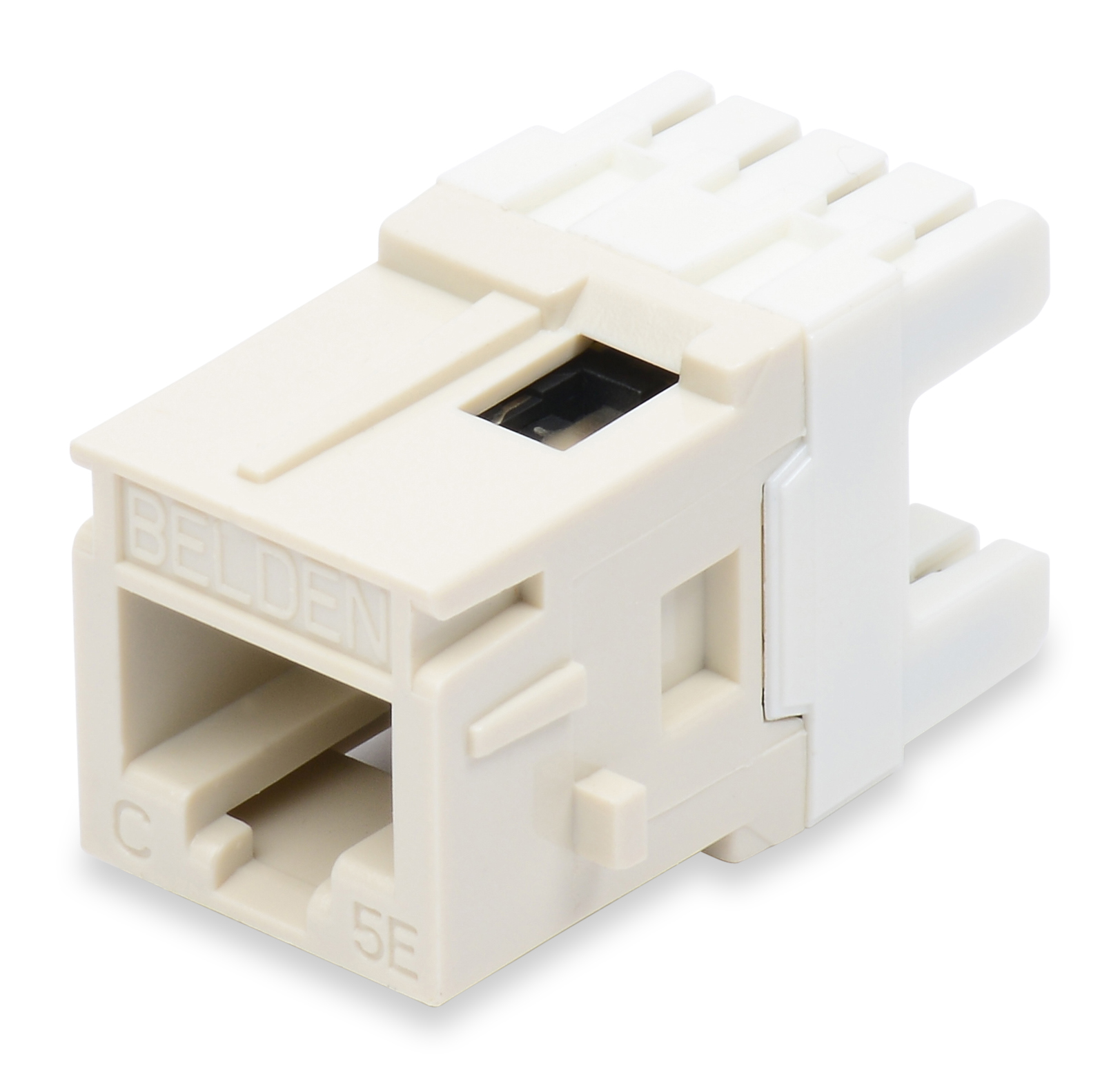

Numéro de produit: JACKS MDVO CAT5E

Prise modulaire CAT5E, RJ45, style MDVO

Les jacks MDVO CAT5E sont disponibles en plusieurs couleurs.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
JACKS MDVO CAT5E
5 de 5

Spécifications

Expand All

Applications recommandées

Système IBDN 1200, TIA Catégorie 5E, ISO Classe D, 1000 BASE-T

Hauteur totale

0.765 in

Largeur totale

0.77 in

Profondeur totale

1.29 in

Schéma de câblage

T568A/B

Emballage

Emballage individuel dans un sac en plastique. Lot standard de 50 unités.

Poids

0.014 lbs

Matériaux

Description Material Type
Front Connection Copper Alloy with 50 µ inch Gold over Nickel Lead Frame
Rear Connection Copper Alloy with Nickel Plating IDC
Connector Body Plastic - UL940V-0

Résistance diélectrique

1 000 V RMS à 60 Hz pendant 1 minute

Courant nominal

1.500 A

Résistance d'isolement

500 M-Ohm minimum

Résistance de contact maximale

20 mOhm

Résistance de raccordement

2.5 mOhm

Plage de température d'installation

-10°C à +60°C

Plage de température de stockage

-40°C à +70°C

Plage de température de fonctionnement

-10°C à +60°C

Compatibilité des systèmes de connecteurs

MDVO

Compatibilité d'outil

Outil de connexion Belden 110, poste de raccordement MediaFlex

Compatibilité fiche/prise

RJ45, RJ11

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

1,000 cycles

Raccordement connexion arrière

Connexion IDC étanche aux gaz

Durabilité du raccordement de la connexion arrière

20 raccordements

Rétention du connecteur/matériel

20 lbs

Rétention prise/connecteur

11.250 lbs

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

Catégorie 5 - ISO/IEC 11801:2002 Ed.2

Autres normes

Partie 68 de la FCC , Sous-partie F , IEC 60603-7

Vérification des performances par un tiers

ETL - Catégorie 5e vérifiée

Environnement

Intérieur

Directive européenne 2002/95/EC (RoHS)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Liste de sécurité

Certifications ACA, c(UL)us

Pièces connexes

Compatible avec les façades, adaptateurs, boîtes et les panneaux de brassage de type Interface et MDVO

Pièces incluses

1 barre en T + 1 capuchon anti-poussière

Notes

Veuillez consulter le guide d'installation PX103329

Mise à jour et révision

Numéro de révision : 0.299 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.299 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Emballage
AX101045 Amande Paquet simple
AX101047 Noir Paquet simple
AX101044 Gris Paquet simple
AX102564 Ivoire Paquet simple
AX101052 TIA Bleu Paquet simple
AX101054 TIA Marron Paquet simple
AX101051 TIA Vert Paquet simple
AX101048 TIA Orange Paquet simple
AX101053 TIA Violet Paquet simple
AX101049 TIA Rouge Paquet simple
AX101050 TIA Jaune Paquet simple
AX101046 Blanc Paquet simple
