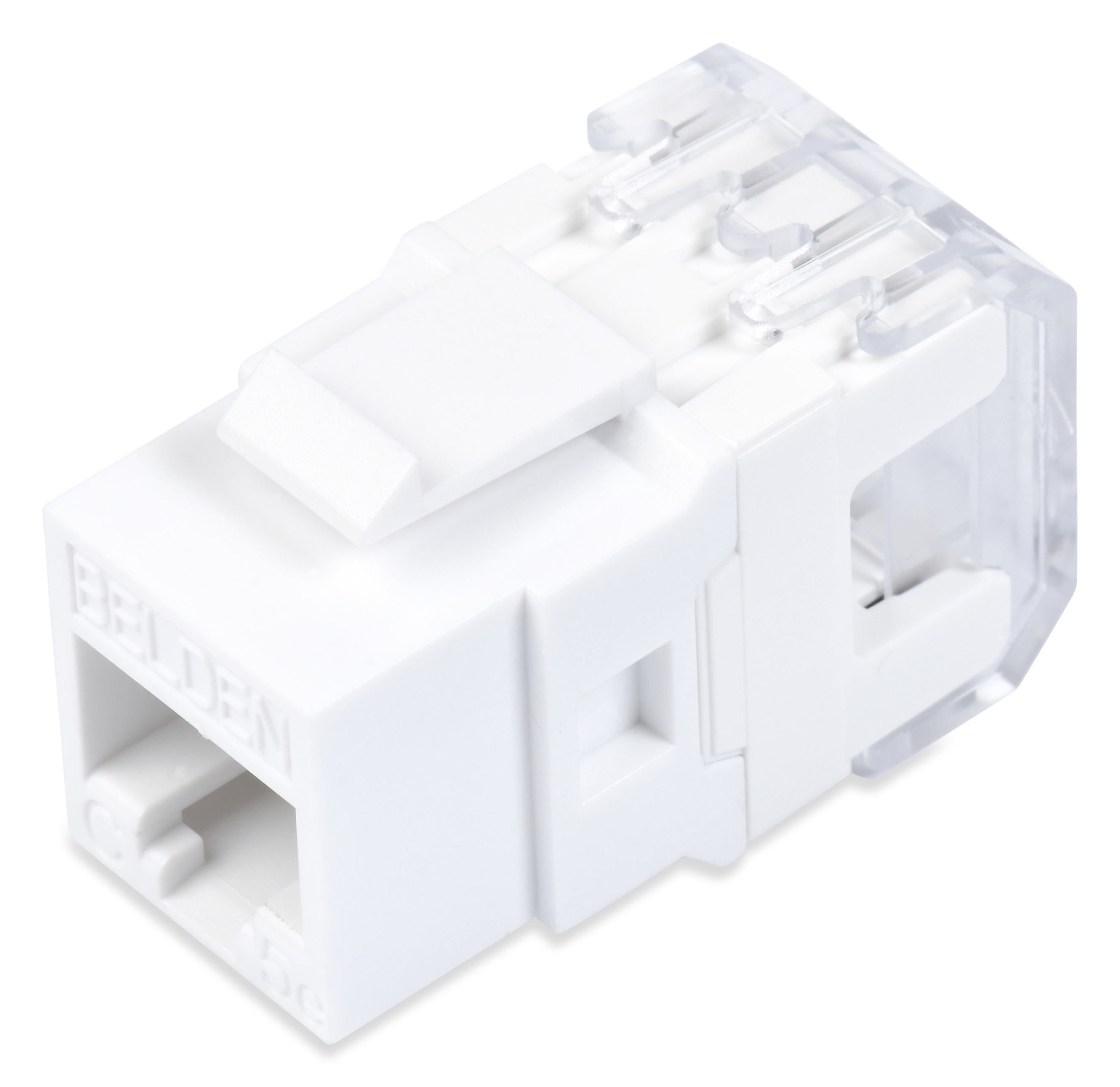

Numéro de produit: Prises DataConnect CAT5e STP

Prise modulaire blindée DataConnect CAT5e, T568 A/B

Prise modulaire blindée DataConnect CAT5e, T568 A/B

  • Disponibilité:
    Amériques
  • Statut:
    Actif
Prises DataConnect CAT5e STP
5 de 5

Spécifications

Expand All

Applications recommandées

Ethernet 10/100/1000BASE-T, 2,5GBASE-T

Hauteur totale

0.93 in

Largeur totale

0.64 in

Profondeur totale

1.360 in

Schéma de câblage

T568A/B

Emballage

Emballage individuel dans un sac en plastique.

Poids

0.017 lbs

Matériaux

Description Material Type
Front Connection Lead Frame Copper Alloy with 50 micro- inch Gold over Nickel RJ45
Rear Connection Copper alloy with Nickel Plating
Connector Body Nickel plated zinc alloy diecast

Résistance diélectrique

1,000 V RMS @ 60 Hz pendant 1 minute

Courant nominal

1.5 A

Résistance d'isolement

500 M-Ohm minimum

Résistance de contact maximale

20 mOhm

Résistance de raccordement

2.5 mOhm

Plage de température d'installation

-10°C À +60°C

Plage de température de stockage

-40°C À +70°C

Plage de température de fonctionnement

-10°C À +60°C

Compatibilité des systèmes de connecteurs

Keystone

Compatibilité d'outil

Outil de connexion Belden 110 (AX100749) Station de terminaison MediaFlex (AX101852) Outil de terminaison rapide Belden (AX105566)

Compatibilité fiche/prise

RJ45, RJ11

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

750 cycles

Raccordement connexion arrière

Terminaison style (IDC) 110

Durabilité du raccordement de la connexion arrière

˃20 cycles

Rétention du câble/connecteur

11.25 lb

Rétention du connecteur/matériel

20 lbs

Rétention prise/connecteur

11.250 lbs

Indice UL

UL94V-0

Conformité ISO/IEC

IEC 60603-7

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

ANSI/TIA 1096-A (anciennement FCC partie 68-F)

Conformité IEEE

IEEE 802.3at type 1 et 2 (PoE) jusqu'à 30 W, IEEE 802.3bt type 3 et 4 (PoE) jusqu'à 100 W, CISCO (UPOE) jusqu'à 60 W, Power over HDBaseTTM (POH) jusqu'à 100 W

Environnement

Intérieur

Directive européenne 2002/95/EC (RoHS)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Liste de sécurité

c(UL)us listé, UL 1863, UL fichier E77103

Pièces connexes

Compatible avec les plastrons, adaptateurs, boîtiers et panneaux de brassage KeyConnect.

Pièces incluses

Capuchon protecteur 1

Notes

Veuillez consulter le guide d'installation PX106885.

Mise à jour et révision

Numéro de révision : 0.2 Date de révision : 26-09-2024

Mise à jour et révision

Numéro de révision : 0.2 Date de révision : 26-09-2024


Report An Error

Références des pièces

Article n° Couleur Emballage
DC5MJKSME-S1 Métal Paquet simple
