Numéro de produit: PRISES EZ-MDVO

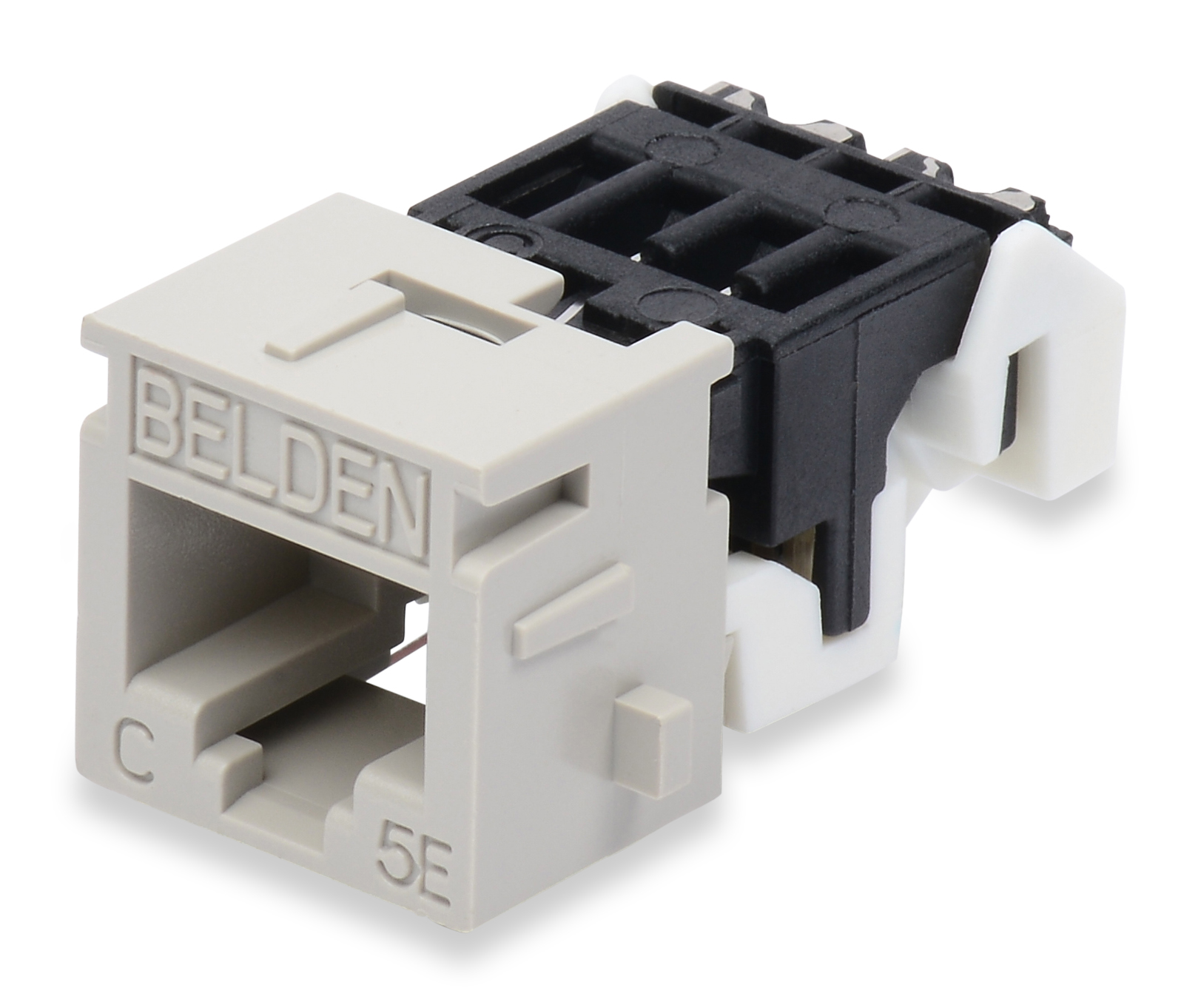

Prise modulaire EZ-MDVO

Les prises EZ-MDVO sont disponibles en plusieurs couleurs et schémas de câblage.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
PRISES EZ-MDVO
5 de 5

Spécifications

Expand All

Applications recommandées

Système IBDN 1200, TIA Catégorie 5e, ISO Classe D, 1000BASE-T

Hauteur totale

0.71 in

Largeur totale

0.75 in

Profondeur totale

1.25 in

Schéma de câblage

T568A/B

Emballage

Emballage individuel dans un sac en plastique. Lot standard de 50 unités.

Poids

0.013 lbs

Matériaux

Description Material Type
Front Connection Copper Alloy with 50 µ inch Gold over Nickel Lead Frame
Rear Connection Copper Alloy with Nickel Plating IDC
Connector Body Plastic - UL940V-0

Résistance diélectrique

1,000 V RMS @ 60 Hz pendant 1 minute

Courant nominal

1.500 A

Résistance d'isolement

500 M-Ohm minimum

Résistance de contact maximale

20 mOhm

Résistance de raccordement

2.5 mOhm

Plage de température d'installation

-10°C À +60°C

Plage de température de stockage

-40°C À +70°C

Plage de température de fonctionnement

-10°C À +60°C

Compatibilité des systèmes de connecteurs

MDVO

Compatibilité fiche/prise

RJ45, RJ11

Connexion avant de raccordement

Connexion accouplée

Durabilité de la connexion avant

1,000 cycles

Raccordement connexion arrière

Connexion IDC étanche aux gaz

Durabilité du raccordement de la connexion arrière

20 raccordements

Rétention du connecteur/matériel

20 lbs

Rétention prise/connecteur

11.250 lbs

Interface de terminaison

Durabilities
1,000 cycles

Dimensions

Width Height Depth
0.75 0.71 1.25

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

Catégorie 5e - TIA 568.C.2, Catégorie 5 - ISO/IEC 11801:2002 Ed.2

Autres normes

Partie 68 de la FCC , Sous-partie F , IEC 60603-7

Environnement

Intérieur

Directive européenne 2002/95/EC (RoHS)

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Utilisation – Intérieur

Oui

Liste de sécurité

Certifications ACA, c(UL)us

Pièces connexes

Compatible avec les façades, adaptateurs, boîtes et les panneaux de brassage de type Interface et MDVO

Pièces incluses

Bouchon central codé A/B

Notes

Veuillez consulter le guide d'installation PX102753

Mise à jour et révision

Numéro de révision : 0.244 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.244 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Emballage
AX100172 Amande Paquet simple
AX100578 Amande Paquet simple
AX100589 Amande Paquet simple
AX100646 Amande Paquet simple
AX100174 Noir Paquet simple
AX100580 Noir Paquet simple
AX100591 Noir Paquet simple
AX100648 Noir Paquet simple
AX100171 Gris Paquet simple
AX100577 Gris Paquet simple
AX100588 Gris Paquet simple
AX100645 Gris Paquet simple
AX100179 TIA Bleu Paquet simple
AX100585 TIA Bleu Paquet simple
AX100596 TIA Bleu Paquet simple
AX100653 TIA Bleu Paquet simple
AX100181 TIA Marron Paquet simple
AX100587 TIA Marron Paquet simple
AX100598 TIA Marron Paquet simple
AX100655 TIA Marron Paquet simple
AX100178 TIA Vert Paquet simple
AX100584 TIA Vert Paquet simple
AX100595 TIA Vert Paquet simple
AX100652 TIA Vert Paquet simple
AX100175 TIA Orange Paquet simple
AX100581 TIA Orange Paquet simple
AX100592 TIA Orange Paquet simple
AX100649 TIA Orange Paquet simple
AX100180 TIA Violet Paquet simple
AX100586 TIA Violet Paquet simple
AX100597 TIA Violet Paquet simple
AX100654 TIA Violet Paquet simple
AX100176 TIA Rouge Paquet simple
AX100582 TIA Rouge Paquet simple
AX100593 TIA Rouge Paquet simple
AX100650 TIA Rouge Paquet simple
AX100177 TIA Jaune Paquet simple
AX100583 TIA Jaune Paquet simple
AX100594 TIA Jaune Paquet simple
AX100651 TIA Jaune Paquet simple
AX100173 Blanc Paquet simple
AX100579 Blanc Paquet simple
AX100590 Blanc Paquet simple
AX100647 Blanc Paquet simple
