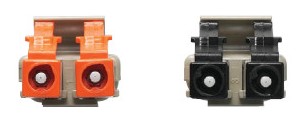

Numéro de produit: FX Brilliance OM1 clavetage LC

FX Brilliance OM1 LC à connecteur claveté

FX Brilliance Connecteur mécanique claveté OM1 LC universel

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FX Brilliance OM1 clavetage LC
5 de 5

Spécifications

Expand All

Environnement

Intérieur

Applications recommandées

Terminaison intérieure de câbles à fibres optiques : panneaux de brassage, prises de communication, fibre optique jusqu'au bureau, répartiteurs, campus, locaux clients, réseau d'accès, centres de données

Conception du câble à fibre optique

Fiber Type
OM1

Caractéristiques mécaniques

Test TIA 568.3-D (MM)
Intermateability Requirement Compliant with TIA/EIA-604-10A (FOCIS 10)
Operating Temp Range -40°C to +75°C
Storage Temp Range -40°C to +60°C
Durability 500 cycles, less than 0.2 dB change, FOTP-21

Atténuation d'insertion maximale

0,50 dB

Atténuation d'insertion typique

0,20 dB

Réflectance minimale à 1550 nm

-25 dB

Tests mécaniques

Description

Style de raccordement

Mécanique

Durabilités jusqu'à la résiliation 1

500 cycles, changement de moins de 0,2 dB, FOTP-21

Plage de température de fonctionnement

-40°C à + 75°C

Plage de température de stockage

-40°C à + 60°C

Matériaux

Description Material Color
Boot Rubber Black
Protective Ferrule Cap Plastic Opaque
Connector Body Plastic Beige
Ferrule Ceramic

Conformité normes TIA/EIA

TIA 568-C.3

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

EUP 50

Liste de sécurité

ACA

Pièces incluses

900 µm coffre, capuchon anti-poussière

Pièces connexes

Kits d'installation FiberExpress Brilliance, kits de raccordement

Emballage

Emballage individuel dans un sac en plastique scellé. Vingt-cinq (25) connecteurs sont présentés dans un emballage blister résistant à la poussière et à l'humidité.

Notes

Consultez le Guide d'installation PX105234 pour connaître les procédures d'installation. Fourni avec le kit d'installation FiberExpress Brilliance. La fibre peut être brochée jusqu'à 5 fois avec le même connecteur.

Mise à jour et révision

Numéro de révision : 0.56 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.56 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Emballage UPC
AX105224-B25 Aqua Lot de 25 611589105965
AX105219-B25 Noir Lot de 25 611589105910
AX105221-B25 Bleu Lot de 25 611589105934
AX105225-B25 Brun Lot de 25 611589105972
AX105217-B25 Vert Lot de 25 611589105897
AX105220-B25 Orange Lot de 25 611589105927
AX105216-B25 Rouge Lot de 25 611589105880
AX105223-B25 Rose Lot de 25 611589105958
AX105226-B25 Ardoise Lot de 25 611589105989
AX105222-B25 Violet Lot de 25 611589105941
AX105227-B25 Blanc Lot de 25 611589105996
AX105218-B25 Jaune Lot de 25 611589105903
