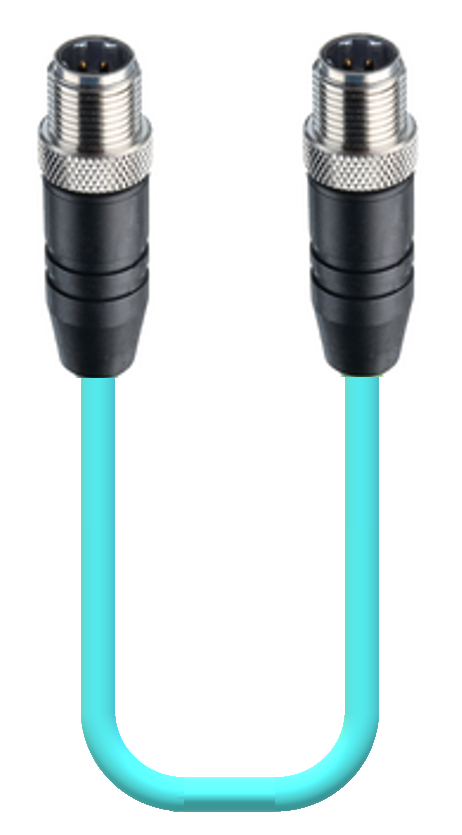

Connecteurs de données-0985 YM57530 100

Câble Fast Ethernet Cat5e à double extrémité, M12 mâle, droit, 4 broches, codage D vers un câble M12 mâle, droit, 4 broches, codage D, 24 AWG TPE, toronné/blindé, 2 paires torsadées collées avec gaine bleu sarcelle

Disponibilité:

Amériques
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face côté 1

Famille de produits	Connecteurs de données
Type de connecteur	Cordon, deux extrémités
Type de blindage	Blindé
Tension nominale	60 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	4 A
Type de transmission de données	Ethernet rapide Cat5e
Taux de transmission des données	100 Mbit/s

Données techniques côté 1

Côté 1 Sous-famille de produits	M12 standard
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Vis moletée
Nombre de broches	4
Code, côté 1	D
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 25 °C - + 75 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PBT
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau de blindage	CuZn, étamé
Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Type de câble	100
Numéro du câble	YM57530
Taille du conducteur	24 AWG
Nombre de fils	2 paires (paires torsadées collées)
Rayon de courbure minimal (inst. fixe)	5 x D
Rayon de courbure minimal (inst. flexible)	10 x D
Cycles (courbure)	3
Cycles (Torsion)	˃ 5 M @ ± 360 ° /1 m
Matériau de la gaine du câble	TPE
Couleur de l'enveloppe du câble	Sarcelle
Diamètre D du câble	ø7.62 mm
Matériau d'isolation des fils	Polyoléfine
Diamètre du fil isolé	ø 1.02 ± 0,05 mm
Blindage complet (câble)	Tresse TC 65 %
Blindage feuillard	Feuille d'aluminium AI 100 %
Température ambiante (installation fixe)	- 40 °C - + 75 °C
Température ambiante (installation flexible)	- 25 °C - + 75 °C
Température ambiante (installation avec chaîne d'entraînement)	- 25 °C - + 60 °C
Type de câble UL	AWM 20626, 80C 600 V
Caractéristiques de câble	NEMA WC-63.1 Catégorie 5, ICEA 661, Catégorie 5e Patch, TIA/EI-568-B.2, Catégorie 5e, Intérieur/Extérieur Oui, Résiste à l'huile
Couleurs de base	Paires torsadées collées : wh/or \| wh/gn

Données techniques côté 2

Côté 2 Sous-famille de produits	M12 standard
Côté 2 Type de contact/genre	Mâle
Modèle de connecteur, côté 2	Droit
Type de fixation, côté 2	Vis moletée
Nombre de broches, côté 2	4
Code, côté 2	D
Cycle d'accouplement, côté 2	≤ 100
Température ambiante (fonctionnement), côté 2	- 25 °C - + 75 °C
Degré de protection/indice IP, côté 2**	IP65, IP67
Modèle standard, coté 2	CEI 61076-2-101
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	III selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuSn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	PBT
Couleur du porteur de contact, côté 2	Noir
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 HB
Matériau du corps moulé, côté 2	TPU
Couleur du corps moulé, côté 2	Noir
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau de la fixation, côté 2	CuZn
Placage de la fixation, côté 2	En plaqué nickel
Matériau de blindage, côté 2	CuZn, étamé
Couple de serrage (fixation), côté 2	M 12x1 : (50-60) Ncm, serrage à la main

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Résistances

Résistance aux huiles	Oui

Notes

Note de déclassement	Avis de déclassement

Historique

Mise à jour et révision	Numéro de révision : 0.41 Date de révision : 03-02-2025

Information

Mise à jour et révision	Numéro de révision : 0.41 Date de révision : 03-02-2025

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
900004138	0985 YM57530 100/1 M
900005233	0985 YM57530 100/0,15M	0.15 m
900004845	0985 YM57530 100/0,3M	0.3 m
900016222	0985 YM57530 100/0,5M	0.5 m
900004846	0985 YM57530 100/0,6M	0.6 m
900004138	0985 YM57530 100/1M	1 m
900004139	0985 YM57530 100/2M	2 m
900004431	0985 YM57530 100/3M	3 m
900004367	0985 YM57530 100/4M	4 m
900004140	0985 YM57530 100/5M	5 m
900004359	0985 YM57530 100/6M	6 m
900004360	0985 YM57530 100/7M	7 m
900004361	0985 YM57530 100/8M	8 m
900005202	0985 YM57530 100/9M	9 m
900004141	0985 YM57530 100/10M	10 m
900004362	0985 YM57530 100/12M	12 m
900004142	0985 YM57530 100/15M	15 m
900004143	0985 YM57530 100/20M	20 m
900004348	0985 YM57530 100/25M	25 m
900004144	0985 YM57530 100/30M	30 m
900004350	0985 YM57530 100/35M	35 m
900004349	0985 YM57530 100/40M	40 m
900004414	0985 YM57530 100/45M	45 m
900004364	0985 YM57530 100/50M	50 m
900004415	0985 YM57530 100/60M	60 m
900004365	0985 YM57530 100/70M	70 m
900016137	0985 YM57530 100/75M	75 m
