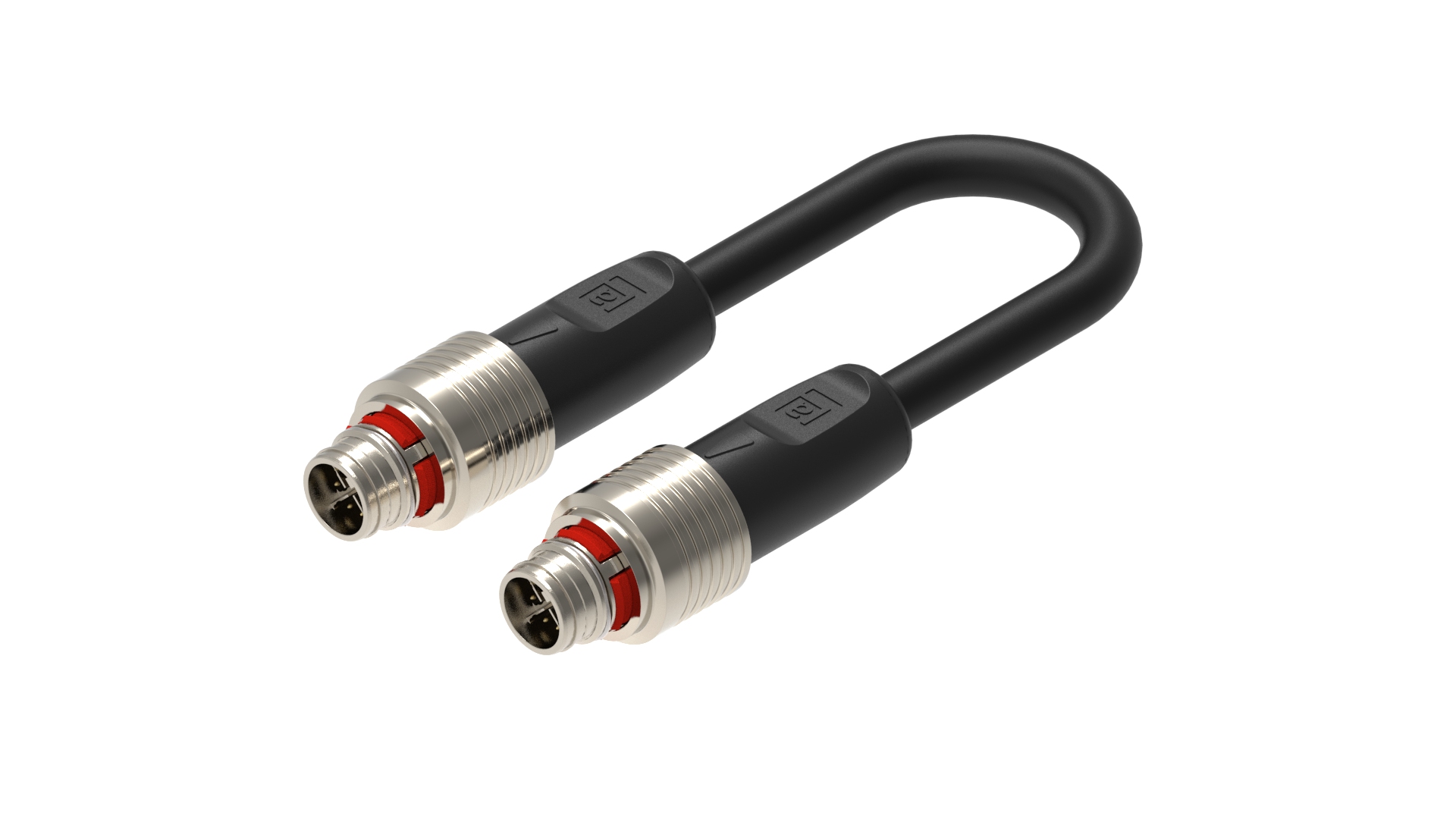

Connecteurs de données - PP12M-MSSV8X-PP12M-MSSV8X-0478

Cordon M12, industriel CAT 7, Push-Pull selon IEC 61076-2-010, câble PUR noir, blindé, mâle vers mâle, droit vers droit, codage X selon IEC 61076-2-109, 8 broches, 4 x 2 x 0,14 mm², paires torsadées, PoE+, 10GBASE-T, 50 V CA / 60 V CC, 0,5 A, - 40 °C - + 80 °C (température de fonctionnement), IP65, IP67, paires torsadées : blanches & bleu, blanc & orange, blanc & vert, blanc & marron, sans halogène acc. IEC 60754-2, Résistance à l'huile selon. CEI 60811-2-1, cULus, UL2238

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Vue de face côté 1

Famille de produits	Connecteurs de données
Type de connecteur	Cordon, deux extrémités
Type de blindage	Blindé
Tension nominale	60 V
Tension nominale (UL)	30 V AC/DC
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	50 V AC/60 V DC
Courant nominal	0.5 A
Courant nominal (UL)*	0.5 A
Type de transmission de données	Gigabit Ethernet Cat7
Taux de transmission des données	10 Gbit/s

Données techniques côté 1

Côté 1 Sous-famille de produits	M12 Standard push pull
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Type de fixation	Anneau à pression
Nombre de broches	8
Code, côté 1	X
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	- 40 °C - + 85 °C
Température de fonctionnement (UL)	max. 80°C
Degré de protection/Indice IP**	IP65, IP67
Norme de conception de la face 1	CEI 61076-2-109/-010
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	II selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	PA
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 V-0
Matériau de la fixation	PA
Matériau de blindage	GD-Zn, plaqué nickel
Couple de serrage (fixation)	PushPull

Données du câble

Numéro du câble	478
Taille du conducteur	4x2x0,14 mm²
Nombre de fils	8
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 200.000
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	noir
Diamètre D du câble	ø 6,80 ± 0,30 mm
Matériau d'isolation des fils	PE
Diamètre du fil isolé	ø 1,05 ± 0,05 mm
Blindage complet (câble)	Cu-ETP1 étamé
Blindage feuillard	Feuille d'aluminium Al-PT
Température ambiante (installation fixe)	- 40 °C - + 80 °C
Température ambiante (installation flexible)	0 °C - +50 °C
Type de câble UL	AWM : 21327
Classe d'inflammabilité (gaine du câble)	FT-2
Couleurs de base	Paires torsadées : blanc & bleu, blanc & orange, blanc & vert, blanc & marron

Données techniques côté 2

Côté 2 Sous-famille de produits	M12 Standard push pull
Côté 2 Type de contact/genre	Mâle
Modèle de connecteur, côté 2	Droit
Type de fixation, côté 2	Anneau à pression
Nombre de broches, côté 2	8
Code, côté 2	X
Résistance de contact, côté 2	≤ 10 mOhm
Résistance d'isolation, côté 2	˃ 10^9 Ohm
Cycle d'accouplement, côté 2	≤ 100
Degré de protection/indice IP, côté 2**	IP65, IP67
Modèle standard, coté 2	CEI 61076-2-109/-010
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension, côté 2	II selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	CuZn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	PA
Couleur du porteur de contact, côté 2	Noir
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 V0
Matériau du corps moulé, côté 2	PA
Couleur du corps moulé, côté 2	Noir
Classe d'inflammabilité (corps moulé), côté 2	UL 94 V0
Matériau de la fixation, côté 2	PA
Matériau de blindage, côté 2	GD-Zn, plaqué nickel
Couple de serrage (fixation), côté 2	PushPull

Autorisations

Fichier UL	en instance
UL	UL 2238 ; cULus (en attente)

Sécurité & Conformité environnementale

Conforme au RoHS	oui

Résistances

Sans halogène	IEC 60754-1
Résistance aux huiles	CEI 60811-2-1

Notes

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	* Avis de déclassement

Historique

Mise à jour et révision	Numéro de révision : 0.17 Date de révision : 11-03-2026

Information

Mise à jour et révision	Numéro de révision : 0.17 Date de révision : 11-03-2026

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
935300401	PP12M-MSSV8X-PP12M-MSSV8X-0478-0100	1 m
935300402	PP12M-MSSV8X-PP12M-MSSV8X-0478-0200	2 m
935300403	PP12M-MSSV8X-PP12M-MSSV8X-0478-0300	3 m
935300404	PP12M-MSSV8X-PP12M-MSSV8X-0478-0500	5 m
