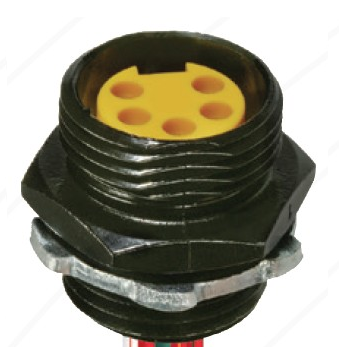

RKF 501-677

Réceptacle d'alimentation 7/8 pouces : femelle, droit, 5 broches, montage avant, 600 V, 8 A, avec des fils pigtail de 16 AWG

Réceptacle d'alimentation 7/8 pouces : femelle, droit, 5 broches, montage avant, prise de panneau 1/2 po 14 NPT, 600 V (UL), 8 A (UL), 16 AWG, Code couleur US

Demander un devis

Recevoir des alertes sur les produits

Spécifications

Signaler une erreur

Famille de produits	Connecteur d'alimentation
Sous famille de produits	7/8 pouces
Type de connecteur	Réceptacle
Type de contact/genre	Femelle
Modèle de connecteur	Montage avant, taille de la prise de panneau 1/2-14 NPT
Nombre de broches	5
Code	A
Blindage	Non blindé
Type de fixation	Fixe, filetage externe
Tension nominale	600 V
Tension nominale (UL)	600 V
Courant nominal*	8 A
Courant nominal (UL)*	8 A
Température ambiante (fonctionnement)*	-40° C à +90° C
Degré de protection/Indice IP**	IP65, IP67

Matériau de base de contact	CuZn
Placage de contact	Au sur Ag
Matériau du porteur de contact	TPU
Couleur du porteur de contact	JAUNE
Matériau du boîtier	Zn moulé sous pression avec revêtement E noir
Matériau du joint torique	FKM, côté du panneau
Type de fixation, côté 2	1/2-14 NPT, acier, contre-écrou

Taille du conducteur	16 AWG
Nombre de fils	5
Matériau du conducteur	Cu
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	Ø 3,07 mm
Type de câble UL	1015/1230

Fichier UL	E315587
UL	Reconnu par UL

Conforme au RoHS	Oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Degré de protection et indice IP selon la norme d'essai CEI 60529 en utilisant un produit d'accouplement de Lumberg Automation
Note	Ne pas connecter/déconnecter sous charge

Références des pièces

Article n°	Description de l'élément	Longueur de câble
500000225	RKF 501-677/1F	1 pi
500000221	RKF 501-677/2F	2 pi
500000222	RKF 501-677/3F	3 pi
500000224	RKF 501-677/6F	6 pi
500002762	RKF 501-677/10F	10 pi

Ressources

Catalogues

Connecteurs d'alimentation industriels

Livres blancs

Branchement et production

Informations techniques

RKF 50, External Drawing.png
