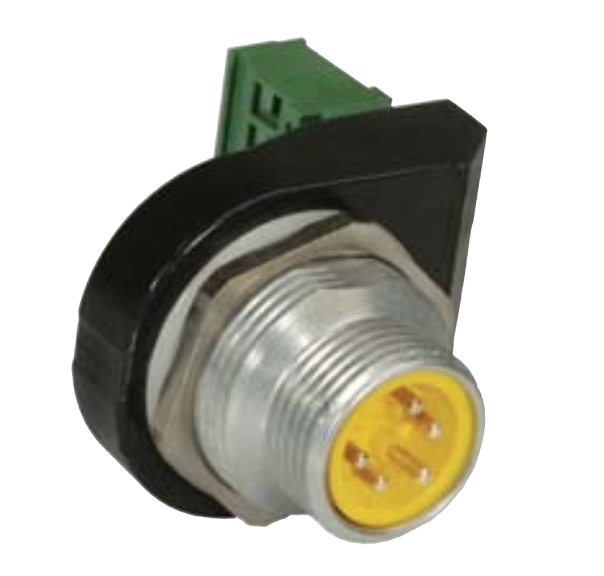

RSF 50 TB

7/8 po réceptacle d'alimentation : mâle vers bornier, 5 broches, PG21

Réceptacle d'alimentation 7/8 po : mâle, droit, 5 broches, montage avant, trou de panneau PG21 vers borne noire 6 broches, 300 V, 8 A

Demander un devis

Recevoir des alertes sur les produits

Spécifications

Signaler une erreur

Famille de produits	Connecteur d'alimentation
Sous famille de produits	7/8 pouces
Type de connecteur	Réceptacle
Type de contact/genre	Mâle
Modèle de connecteur	Montage avant, taille de prise de panneau PG21
Nombre de broches	5
Code	A
Blindage	Non blindé
Type de fixation	Fixe, filetage externe
Tension nominale	300 V
Tension nominale (UL)	300 V
Courant nominal (UL)*	5,6 A
Température ambiante (fonctionnement)*	-25° C à +90° C

Placage de contact	Au sur Ag
Matériau du porteur de contact	TPU
Couleur du porteur de contact	JAUNE
Matériau du boîtier	Al, anodisé transparent
Matériau du joint torique	TPU, WH
Type de fixation, côté 2	PG21, Zn, zingué, contre-écrou

Conforme au RoHS	Oui

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Degré de protection et indice IP selon la norme d'essai CEI 60529 en utilisant un produit d'accouplement de Lumberg Automation
Note	Bloc d'accouplement recommandé : MC 100-508-06 Sortie de câble à 180 ° ; ne pas connecter/déconnecter sous charge

Ressources

Catalogues

Connecteurs d'alimentation industriels

Livres blancs

Branchement et production

Informations techniques

RSF 401 TB Drawing Face view.png

XF x01 TB Back view.png

RSF x01 TB Side view.png

XF x01 TB Panel Cut out.png

RSF 401 TB Wiring.png
