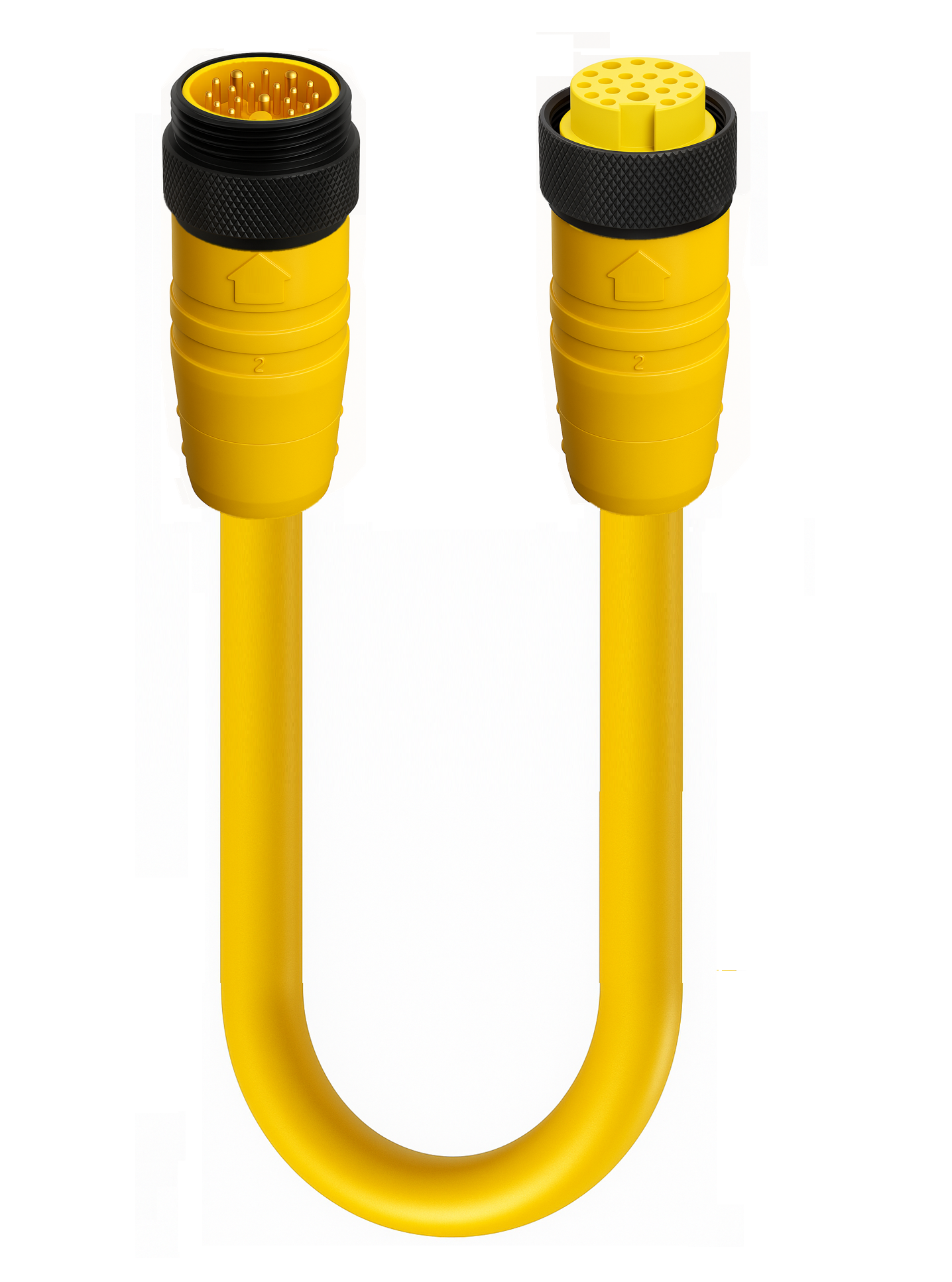

Série 7/8

Spécifications

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
black 1	black 2	black 3	black 4	black 5	black 6	black 7	black 8	black 9	black 10	black 11	green-yellow	black 13	black 14	black 15	black 16	black 17	black 18	black 19

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
black 1	black 2	black 3	black 4	black 5	black 6	black 7	black 8	black 9	black 10	black 11	green-yellow	black 13	black 14	black 15	black 16	black 17	black 18	black 19

Côté 1 Sous-famille de produits	1-1/8 (9 ; 10 ; 12 ; 19 contacts)"
Côté 1 Type de contact/genre	Contacts d’épingle / mâle
Modèle de connecteur	1-1/8" \| Homme \| 19 pôles \| 0°
Type de fixation	Filetage mâle (vis d’accouplement)
Nombre de broches	19 (18+ (PE)
Code, côté 1	A
Cycles d'accouplement	≤ 50
Température ambiante (fonctionnement)*	-40°C à +90 °C
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Côté 1 Placage de contact	Alliage or / argent (Au / Ag)
Couleur du porteur de contact	Jaune
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Jaune
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Aluminium (Al)
Placage de la fixation	Anodisé; Noir
Couple de serrage (fixation)	1-1/8'' : 70 Ncm, serrage à la main

Numéro du câble	769
Taille du conducteur	18 AWG
Nombre de fils	19
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 5 millions.
Matériau conducteur	Cu
Matériau de la gaine du câble	Élastomère thermoplastique (TPE)
Couleur de l'enveloppe du câble	Jaune
Diamètre D du câble	Ø13.46 mm
Matériau d'isolation des fils	Chlorure de polyvinyle avec nylon (PVC-nylon)
Diamètre du fil isolé	Ø2.00 mm
Température ambiante (installation fixe)	-40°C à +90 °C
Type de câble UL	(UL) PLTC ou AWM 20626
Classe d'inflammabilité (gaine du câble)	I/II A/B ; CSA FT4
Caractéristiques de câble	Flexibilité : excellente \| Résistance à l’abrasion : Très bonne \| Résistance chimique : résiste à l’eau ; Huiles; Graisses; Acides; Alcalis; et solvants\| Ignifuge : Bon \| Sans halogène : Non \| Durabilité mécanique : bonne (résiste aux chocs, à la déchirure et à la flexion) \| Adéquation environnementale : extérieur ; huileux; mouillé; ou des environnements difficiles

Côté 2 Sous-famille de produits	1-1/8" (9 ; 10 ; 12 ; 19 contacts)
Côté 2 Type de contact/genre	Contacts de prise / femelle
Modèle de connecteur, côté 2	1-1/8" \| Femme \| 19 pôles \| 0°
Type de fixation, côté 2	Filetage femelle (écrou d’accouplement)
Nombre de broches, côté 2	19 (18+ (PE)
Code, côté 2	A
Cycle d'accouplement, côté 2	≤ 50
Température ambiante (fonctionnement), côté 2	-40°C à +90 °C
Degré de pollution, côté 2	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact, côté 2	Laiton (CuZn)
Placage du contact, côté 2	Alliage or / argent (Au / Ag)
Matériau du porteur de contact, côté 2	Polyuréthane thermoplastique (TPU)
Couleur du porteur de contact, côté 2	Jaune
Classe d'inflammabilité (porteur de contact), côté 2	UL 94 HB
Matériau du corps moulé, côté 2	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé, côté 2	Jaune
Classe d'inflammabilité (corps moulé), côté 2	UL 94 HB
Matériau de la fixation, côté 2	Aluminium (Al)
Placage de la fixation, côté 2	Anodisé; Noir
Couple de serrage (fixation), côté 2	1-1/8'' : 70 Ncm, serrage à la main
Remarque, côté 2	Ne pas connecter/déconnecter sous charge.

Fichier UL	E315587
UL	UL 2238 ; cURus

Conforme au RoHS	Oui

Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note de déclassement	* Avis de déclassement

Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note de déclassement	* Avis de déclassement
