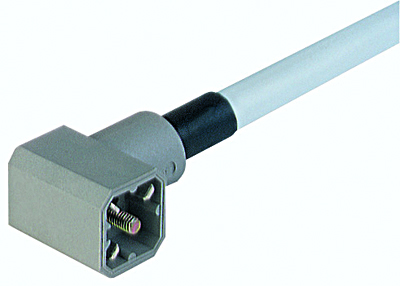

Connecteurs d'alimentation-G 3 KW 3 M

Type G - Mâle coudé | #Contacts : 3 | 50 V / 4 A | Câble : Gris (PVC) ; 3 x 0,25 mm² ; IEC

Spécifications

Pin 1	Pin 2	Pin 3
white	brown	green

Famille de produits	Connecteurs industriels
Côté 1 Sous-famille de produits	Série G
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Contact d’épingle / mâle
Modèle de connecteur	Coudé (90°) Corps
Nombre de broches	3
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	50 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/DC
Courant nominal	4 A
Résistance de contact côté 1	≤ 10 mOhm
Cycles d'accouplement	≤ 50
Type de connexion	Soudage
Section transversale	0.25 mm²
Température ambiante (fonctionnement)*	-40°C à + 90°C
Degré de protection/Indice IP**	IP65
Norme de conception de la face 1	DIN EN 61984 (VDE 0627)
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-étain (Cu/Sn)
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	Gris
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	Chlorure de polyvinyle (PVC)
Couleur du corps moulé	Gris
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	4,8 , Fe/Zn B

Couple de serrage (fixation)	M 3 : (50-60) Ncm
Accessoires à commander séparément	Vis centrale en acier inoxydable : 732750003

Numéro du câble	LF-YY 3X0.25
Taille du conducteur	0.25 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	Chlorure de polyvinyle (PVC)
Couleur de l'enveloppe du câble	Gris
Diamètre D du câble	ø4.35 mm
Matériau d'isolation des fils	Chlorure de polyvinyle (PVC)
Température ambiante (installation fixe)	-25 °C à + 70 °C
Température ambiante (installation flexible)	-25 °C à + 70 °C

VDE	Règlement VDE Numéro : 3113

Conforme au RoHS	Conforme

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.
