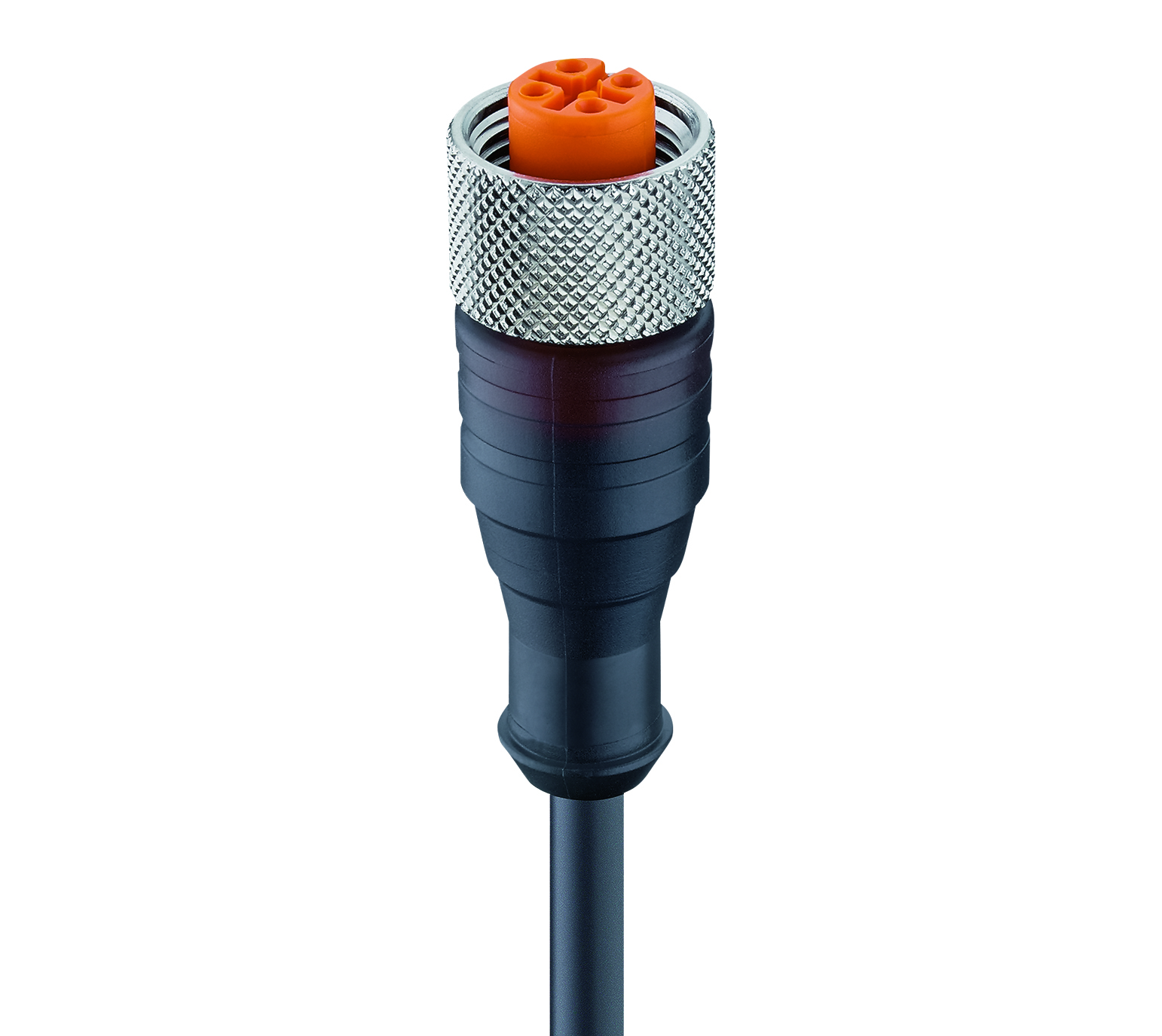

Série G - RKT 4-MF225

Cordon d'alimentation simple pour capteur/actionneur standard M12 : femelle, droit, 4 broches, codage A, corps translucide, 230 V CA/CC, 4 A ; câble noir PU, 4 fils, 0,34 mm²

Disponibilité:

Asie-Pacifique
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4
Brown	White	Blue	Black

Famille de produits	Connecteurs de données
Côté 1 Sous-famille de produits	M12 standard
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Femelle
Modèle de connecteur	Droit
Nombre de broches	4
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Écrou de couplage
Tension nominale	250 V
Tension nominale d'impulsion	2,5 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	-30 °C - +80 °C
Degré de protection/Indice IP**	IP67
Modèle standard	CEI 61076-2-101
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau du joint torique	FKM,Vert

Circuit

Couple de serrage (fixation)	M 12x1 : (50-60) Ncm, serrage à la main

Données du câble

Numéro du câble	MF225
Taille du conducteur	0.34 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	4 x D
Rayon de courbure minimal (inst. flexible)	10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PUR
Couleur de l'enveloppe du câble	Noir
Diamètre D du câble	ø4.7 mm
Matériau d'isolation des fils	PVC
Diamètre du fil isolé	1,3 mm
Température ambiante (installation fixe)	-30°C à + 80°C
Classe d'inflammabilité (gaine du câble)	CEI 60332-1/FT-2

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note	Ne pas connecter ou déconnecter sous charge.

Report An Error

Références des pièces

Article n°	Description de l'élément	Longueur de câble
960020101	RKT 4-MF225	1 m
960020102	RKT 4-MF225	2 m
RKT 4-MF225/0200	RKT 4-MF225	2 m
960020103	RKT 4-MF225	3 m
RKT 4-MF225/0300	RKT 4-MF225	3 m
960020104	RKT 4-MF225	4 m
960020105	RKT 4-MF225	5 m
RKT 4-MF225/0500	RKT 4-MF225	5 m
960020108	RKT 4-MF225	8 m
960020110	RKT 4-MF225	10 m
RKT 4-MF225/1000	RKT 4-MF225	10 m
960020111	RKT 4-MF225	11 m
960020115	RKT 4-MF225	15 m
960020120	RKT 4-MF225	20 m
960020125	RKT 4-MF225	25 m
960020130	RKT 4-MF225	30 m
960020140	RKT 4-MF225	40 m
960020145	RKT 4-MF225	45 m
960020150	RKT 4-MF225	50 m
960020160	RKT 4-MF225	60 m
