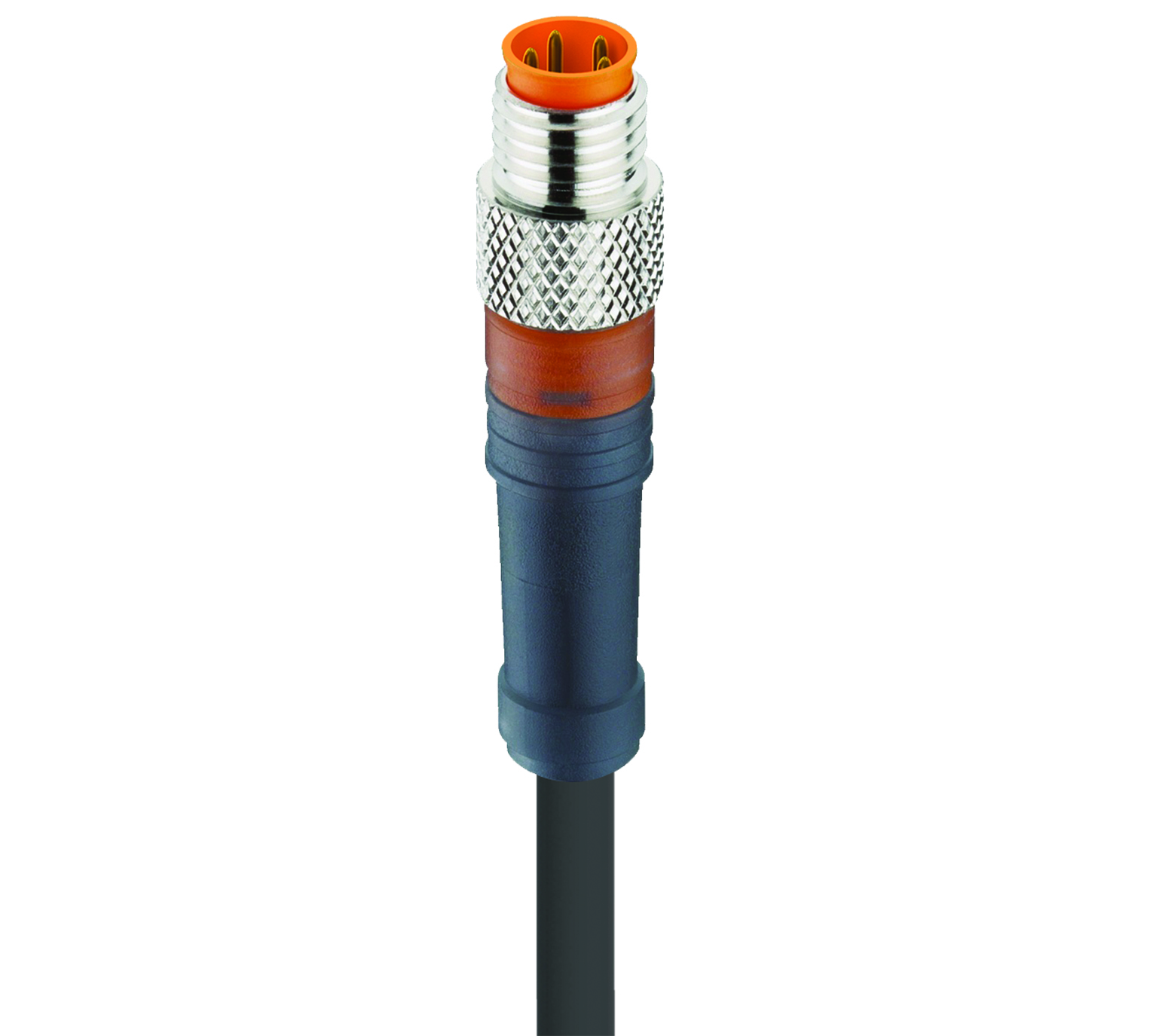

Série G - RSMV 4-MF225

Cordon d'alimentation simple pour capteur/actionneur standard M8 : mâle, droit, 4 broches, codage A, corps translucide, 30 V CA/CC, 4 A ; câble noir PU, 4 fils, 0,34 mm²

Disponibilité:

Asie-Pacifique
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Information

Vue de face

Pin 1	Pin 2	Pin 3	Pin 4
Brown	White	Blue	Black

Famille de produits	Connecteurs de données
Côté 1 Sous-famille de produits	M8 standard
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Mâle
Modèle de connecteur	Droit
Nombre de broches	4
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Écrou de couplage
Tension nominale	30 V
Tension nominale d'impulsion	0,8 kV
Tension de fonctionnement	30 V AC/DC
Courant nominal	4 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Température ambiante (fonctionnement)*	-30 °C - +80 °C
Degré de protection/Indice IP**	IP67
Modèle standard	CEI 61076-2-104
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	CuSn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	TPU
Couleur du porteur de contact	Orange
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du corps moulé	TPU
Couleur du corps moulé	Translucide
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	CuZn
Placage de la fixation	En plaqué nickel
Matériau du joint torique	FKM, vert

Circuit

Couple de serrage (fixation)	M 8x1 : 30 Ncm, serrage à la main

Données du câble

Numéro du câble	MF225
Taille du conducteur	0.34 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	4 x D
Rayon de courbure minimal (inst. flexible)	10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	PU
Couleur de l'enveloppe du câble	Noir
Diamètre D du câble	ø4.7 mm
Matériau d'isolation des fils	PVC
Température ambiante (installation fixe)	-30 °C - +80 °C
Classe d'inflammabilité (gaine du câble)	IEC60332-1/FT-2

Sécurité & Conformité environnementale

Conforme au RoHS	Oui

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
