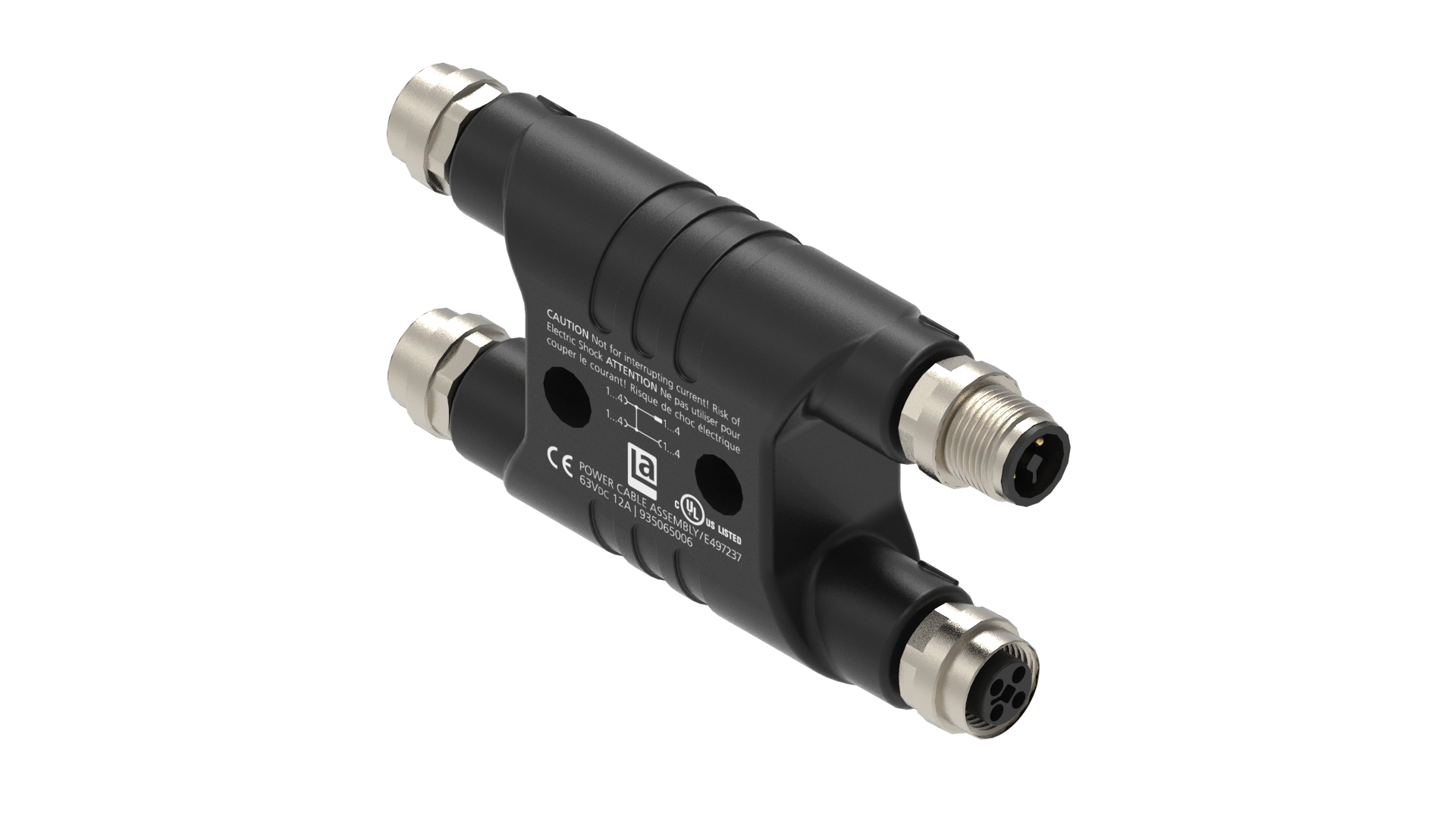

M12 Power - MPS-HU-RST 4T-3RKT 4T

Répartiteur d'alimentation en H M12 : mâle, droit, 4 pôles, codage T, M12, femelle, droit, 4 pôles, codage T

Spécifications

Famille de produits	Connecteur d'alimentation
Type de connecteur	Répartiteur moulé
Tension nominale	63 V CC
Tension nominale d'impulsion	12 A
Courant nominal	12 A

Côté 1 Sous-famille de produits	De puissance M12
Côté 1 Type de contact/genre	mâle, M12
Modèle de connecteur	Forme en H
Type de fixation	Écrou de couplage
Nombre de broches	4
Code, côté 1	T
Résistance d'isolement	≥10^8 Ohm
Cycles d'accouplement	100
Température ambiante (fonctionnement)*	-30°C à + 90°C, avis de déclassement
Modèle standard	CEI 61076-2-111
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Matériau de base de contact	CuZn
Côté 1 Placage de contact	Cu/Au
Matériau du porteur de contact	PA
Couleur du porteur de contact	noir
Matériau du corps moulé	TPU
Couleur du corps moulé	noir
Matériau de la fixation	CuZn
Placage de la fixation	Cu/Ni
Matériau du joint torique	FPM/FKM

Température ambiante (installation fixe)	-30°C à +90°C

Côté 2 Sous-famille de produits	De puissance M12
Côté 2 Type de contact/genre	femelle, M12
Nombre de broches, côté 2	4
Code, côté 2	T
Matériau de base de contact, côté 2	CuZn
Placage du contact, côté 2	Cu/Au
Matériau du porteur de contact, côté 2	PA
Couleur du porteur de contact, côté 2	noir
Matériau de la fixation, côté 2	CuZn

Code, côté 3	T
Matériau de base de contact, côté 3	CuZn
Couleur du porteur de contact, côté 3	noir
Matériau du porteur de contact, côté 3	PA
Placage du contact, côté 3	Cu/Au
Nombre de broches, côté 3	4
Degré de protection / indice IP (CEI 60529), Côté 3	IP65, IP67, IP68
Courant nominal*, Côté 3	12 A
Tension nominale, côté 3	63 V CC
Type de contact/Genre, côté 3	femelle, M12

Code, côté 4	T
Matériau de base de contact, côté 4	CuZn
Couleur du porteur de contact, côté 4	noir
Matériau du porteur de contact, côté 4	PA
Placage du contact, côté 4	Cu/Au
Nombre de broches, côté 4	4
Sous famille de produit, côté 4	De puissance M12
Degré de protection / indice IP (CEI 60529), Côté 4	IP65, IP67, IP68
Courant nominal*, Côté 4	12 A
Tension nominale, côté 4	63 V CC
Type de contact/Genre, côté 4	femelle, M12

Fichier UL	E497237
UL	cULus

Conforme au RoHS	oui

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	* Avis de déclassement

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note de déclassement	* Avis de déclassement
