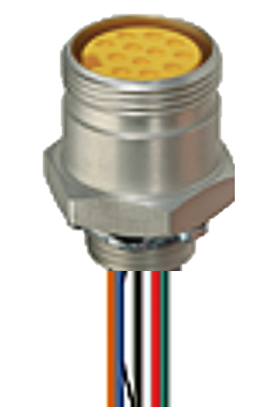

Série Mini Power - RKF 90M-623

Spécifications

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9
orange	blue	red/black	green/black	white	red	green	white/black	black

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	1-1/8" (9, 10, 12, 19 contacts)
Type de connecteur	Réceptacle
Sous-type de connecteur	Prise ; femelle
Côté 1 Type de contact/genre	Contact de prise / femelle
Modèle de connecteur	1-1/8" \| Femelle \| 9 pôles \| Montage avant
Nombre de broches	9
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Fixe, filetage externe
Tension nominale	600 V
Tension nominale (UL)	600 V
Tension de fonctionnement	540 V AC/DC
Courant nominal	7 A
Courant nominal (UL)*	Puissance 7 A \| Signal 7 A
Résistance de contact côté 1	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Dimension du filetage	1/2" NPTF
Température ambiante (fonctionnement)*	-40 °C à + 90 °C
Degré de protection/Indice IP**	IP65, IP67
Degré de pollution de la face 1	3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	CuZn
Côté 1 Placage de contact	Alliage cuivre-argent-or (Cu/Ag/Au)
Matériau du porteur de contact	TPU
Couleur du porteur de contact	Jaune
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Enrobé	Oui
Matériau du boîtier	Aluminium (Al)
Revêtement du boîtier	Anodisé avec finition transparente
Couleur du boîtier	Argenté
Matériau de la bague filetée	Voler
Matériau du joint torique	FKM, côté du panneau
Type de fixation, côté 2	1/2-14 NPT, acier, contre-écrou
Matériau du joint	Fluoroélastomère (FKM)

Couple de serrage (fixation)	1-1/8 \| 70 Ncm, serrage à la main"

Taille du conducteur	16 AWG
Nombre de fils	9
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau d'isolation des fils	Chlorure de polyvinyle (PVC)
Diamètre du fil isolé	Ø 3,07 mm [ 0,120" ]
Type de câble UL	UL : 1015/1230
Classe d'inflammabilité (gaine du câble)	VW-1

Fichier UL	E315587
UL	UL 2238 ; cURus

PORTÉE	Conforme
Conforme au RoHS	Oui

Sans halogène	Non
Résistance aux huiles	Oui
